3.2.2. Установка гидротрансформатора

Смажьте ступицу гидротрансформатора и кромки уплотнительного кольца гидротрансформатора каплей ATF (не более).

Вставьте гидротрансформатор до упора в коробку передач.

Вращайте гидротрансформатор и при этом прижимайте его с небольшим усилием к коробке передач.

Гидротрансформатор ощутимо проскользнет дальше в коробку передач, когда канавка ступицы гидротрансформатора войдет внутрь в зацепление ведущего колеса насоса.

При установке гидротрансформатора наружная кромка уплотнительного кольца может отогнуться «внутрь».

Поэтому вновь извлеките гидротрансформатор из коробки передач на 5 мм.

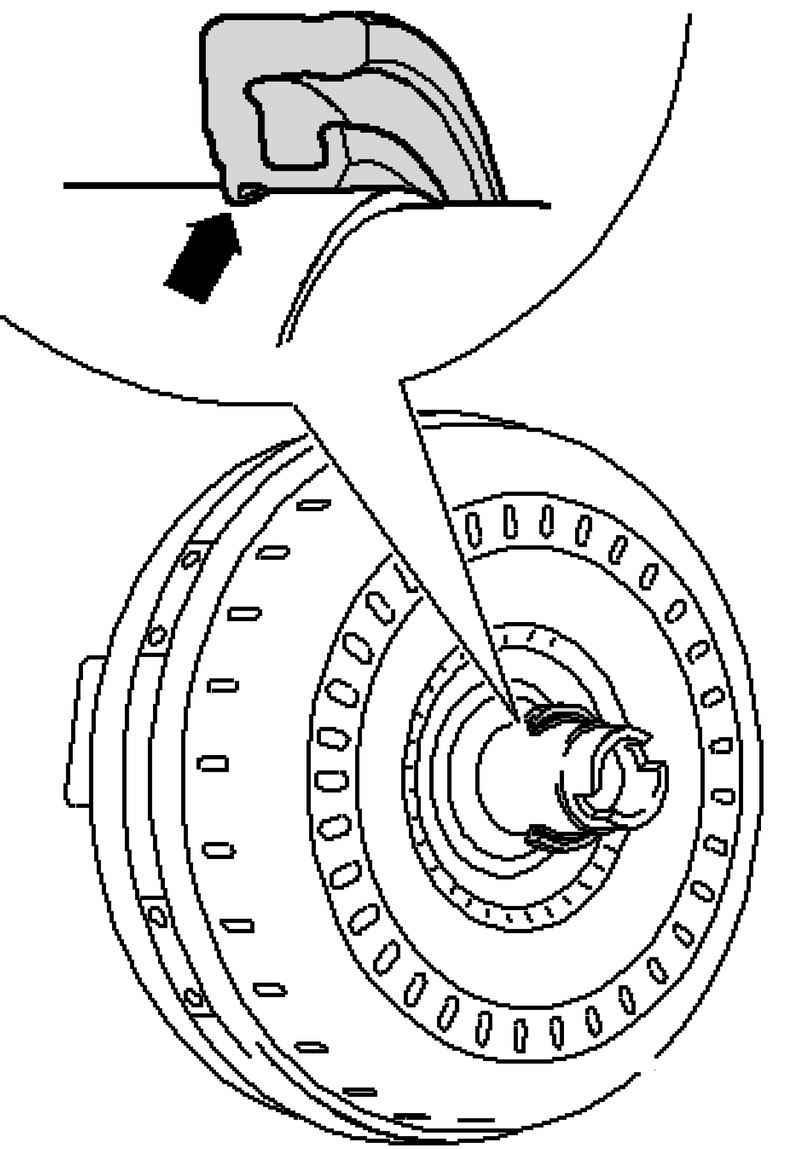

Рис. 3.6. Правильное положение кромки уплотнительного кольца

Тем самым уплотнительная кромка займет свое правильное положение (рис. 3.6).

Затем вставьте гидротрансформатор до упора в коробку передач.

Гидротрансформатор установлен правильно, если коробку передач без приложения усилий можно приставить к фланцу двигателя.

Если это не так, следует проверить установку гидротрансформатора.

ВНИМАНИЕ При неправильно установленном гидротрансформаторе двигатель и коробку передач приходится свинчивать с приложением значительных усилий, что вызывает появление дефектов в коробке передач и гидротрансформаторе.

После установки коробки передач проверьте уровень ATF и долейте масло.
