3.2.11. Снятие и установка привода переключения передач

Снимите рукоятку селектора.

Потяните тягу вверх и переключите селектор в положение «S».

Необходимо обязательно соблюдать последовательность отключения АКБ.

Отключите массовую клемму от АКБ при выключенном зажигании.

Снимите центральную консоль.

Извлеките шумоизоляцию из центральной консоли.

Разблокируйте и отключите штекер 1.

Выкрутите болт 2 и снимите держатель.

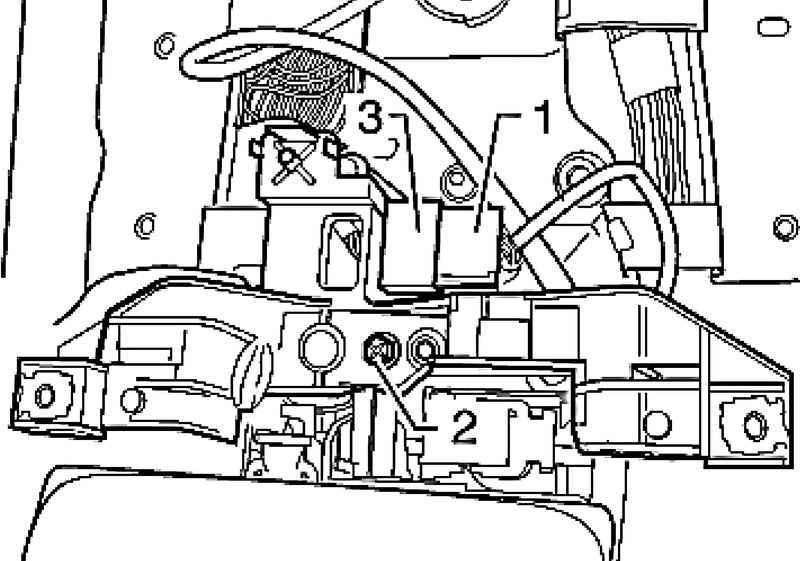

Рис. 3.23. Штекерные соединения и болт

Извлеките штекерное соединение 3 из держателя (рис. 3.23).

Отключите штекер 1.

Рис. 3.15. Штекер и фиксаторы накладки

Осторожно отсоедините фиксаторы 2 слева и справа от рамки (рис. 3.15).

Рис. 3.16. Фиксаторы рамки

Потяните фиксаторы слева и справа наружу и потяните рамку вверх (рис. 3.16).

Рис. 3.12. Затягивание зажимного болта с помощью насадки

Выкрутите зажимной болт на тяге селектора с помощью насадки T40031 (рис. 3.12).

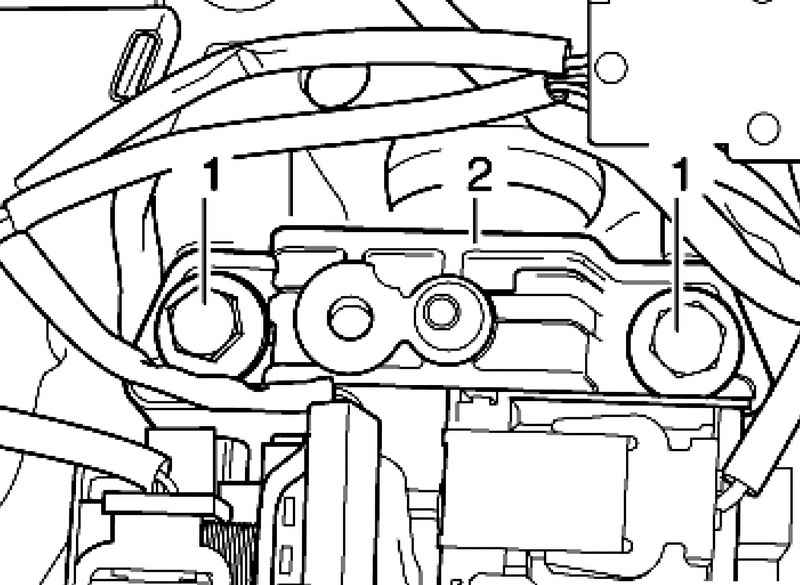

Рис. 3.26. Болты крепления держателя

Выкрутите болты 1 и снимите передний держатель 2 привода переключения (рис. 3.26).

Снимите задний держатель привода переключения передач.

Потяните привод переключения передач вместе с тягой селектора немного назад.

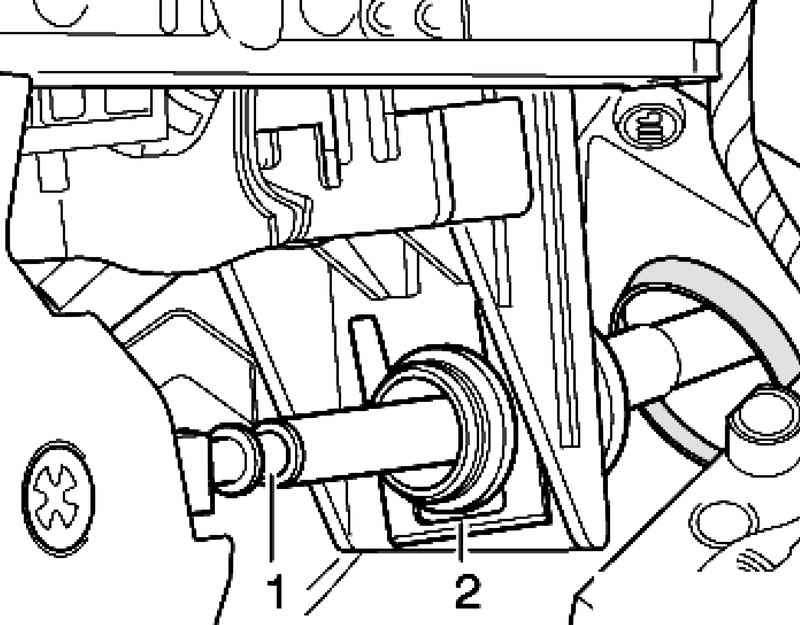

Рис. 3.27. Стопорная шайба и тяга селектора

Снимите стопорную шайбу 2 с тяги селектора 1 и отсоедините привод переключения передач от тяги селектора (рис. 3.27).

Установка осуществляется в обратной последовательности. При этом необходимо учитывать следующее.

Установите тягу селектора 1 и закрепите с помощью новой стопорной шайбы 2.

Прикрутите передний и задний держатели привода переключения передач (рис. 3.27).

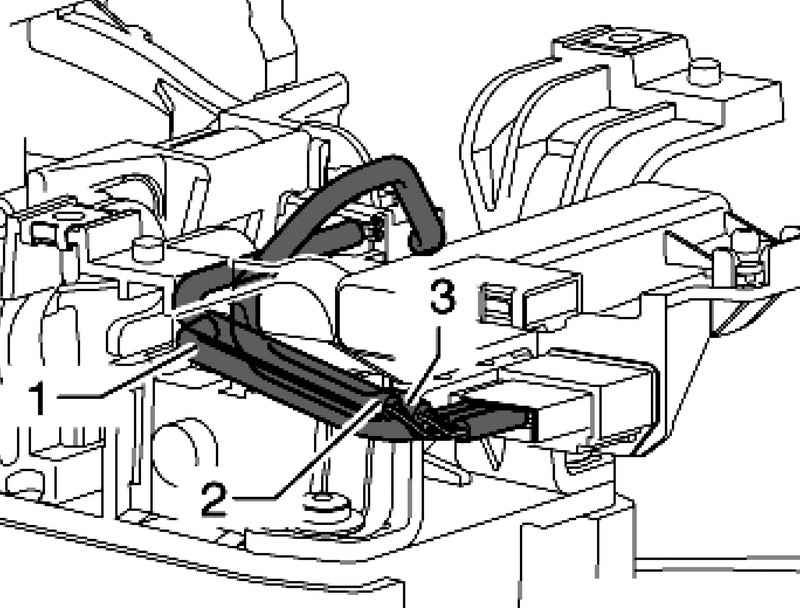

Рис. 3.25. Кабели: 1 – жгут проводов к электромагниту блокировки селектора N110; 2 – жгут проводов к электромагниту блокировки селектора в положении «P» N380; 3 – жгут проводов к выключателю селектора (рычаг заблокирован в положении «P») F319

Уложить кабели 1–3 так, как показано на рисунке (рис. 3.25).

Установите штекерное соединение 3 в держатель.

Затяните болт 2.

Подключите штекер 1 (рис. 3.23).

Отрегулируйте тягу селектора

Установите центральную консоль.

Подключите АКБ.

Установите рукоятку селектора
