3.2.8. Снятие и установка рамки

Снимите накладку.

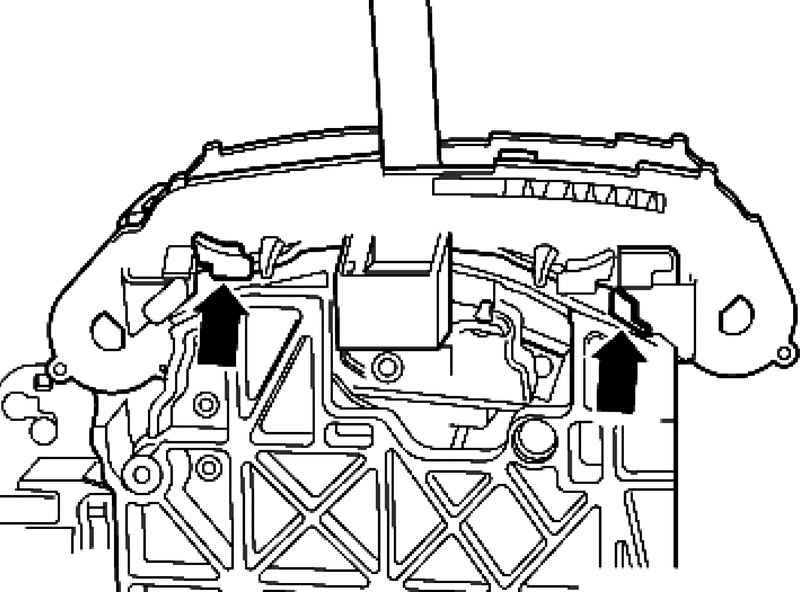

Рис. 3.16. Фиксаторы рамки

Потяните фиксаторы слева и справа наружу и потяните рамку вверх (рис. 3.16).

Установка осуществляется в обратной последовательности.

Установите накладку.

Переключение селектора при отсутствии питания из положения «P» – аварийная разблокировка.

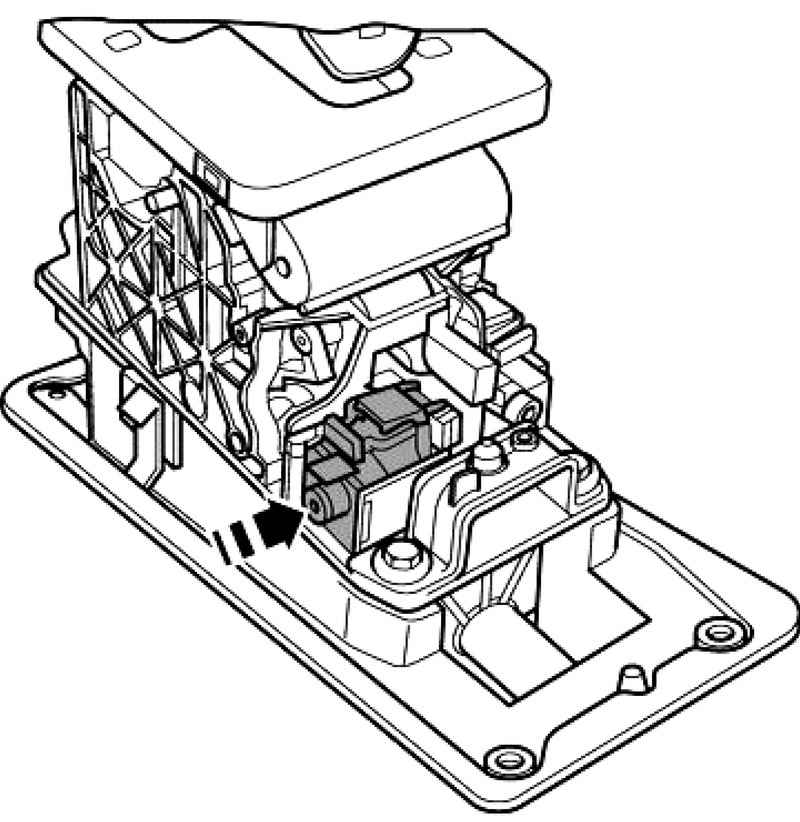

Рис. 3.17. Место установки отвертки

Нажмите на сердечник магнита сверху с помощью длинной, тонкой отвертки в направлении стрелки (рис. 3.17).

Для этого нет необходимости снимать рукоятку.

Снятие и установка электромагнита блокировки селектора в положении «P» N380.

Снимите привод переключения передач.

Разблокируйте и отсоедините штекер.

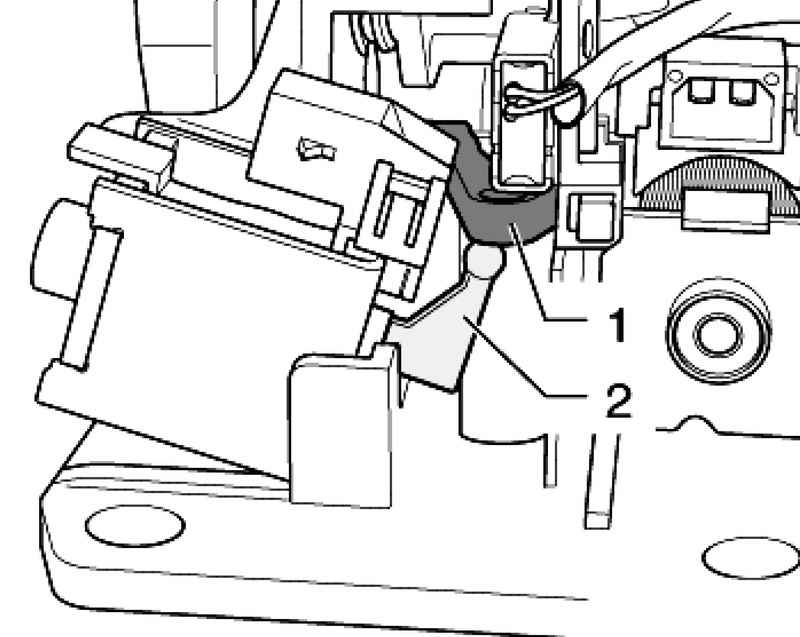

Рис. 3.18. Блокирующий рычаг привода переключения передач

Разблокируйте электромагнит в креплении и потяните вверх снаружи из блокирующего рычага 1 и привода переключения передач (рис. 3.18).

Поставьте рычаг электромагнита 2 вертикально вверх.

Установите электромагнит под небольшим углом в крепление привода переключения передач.

Соедините рычаг 2 с блокирующим рычагом 1 (рис. 3.18).

Задвиньте электромагнит до упора в привод переключения передач, пока он не зафиксируется в своем креплении стрелка.

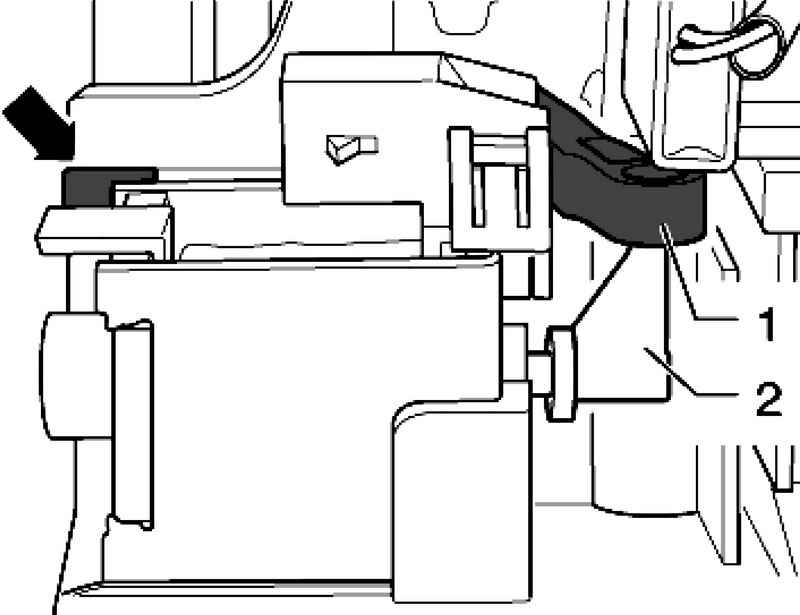

Рис. 3.19. Установка рачага

Проверьте, что электромагнит установлен в креплении до упора и рычаг 2 находится в зацеплении с блокирующим рычагом 1 (рис. 3.19).
