3.2.21. Снятие и установка золотниковой коробки

Золотниковую коробку и/или трубки можно снимать/установить как при установленной коробке передач, так и при снятой.

Если данная операция еще не выполнена – снимите масляный поддон и сетчатый масляный фильтр

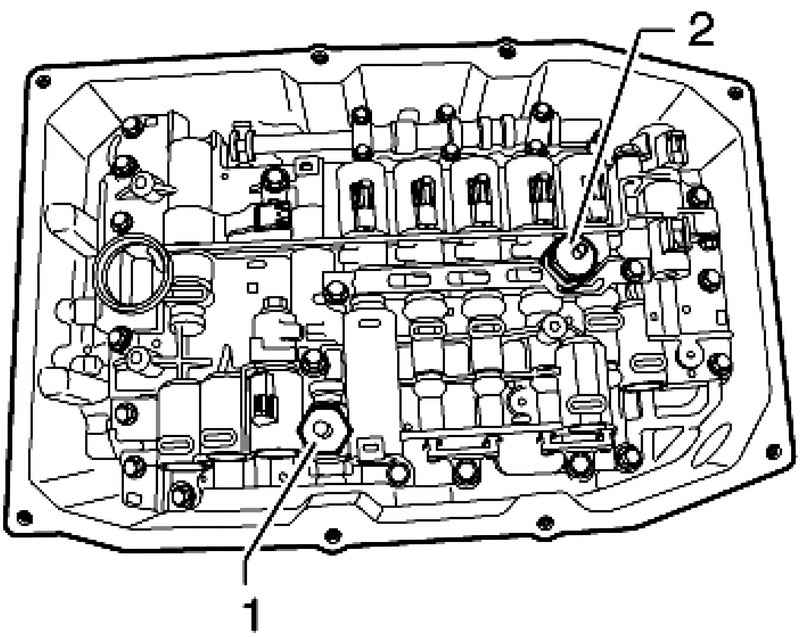

Рис. 3.73. Штекерные соединения датчиков

Осторожно отсоедините штекеры датчика давления для гидросистемы 1 в АКП G1931 и датчика давления для гидросистемы 2 в АКП G1942 (рис. 3.73).

Рис. 3.75. Штекер

Открутите штекеры (рис. 3.75).

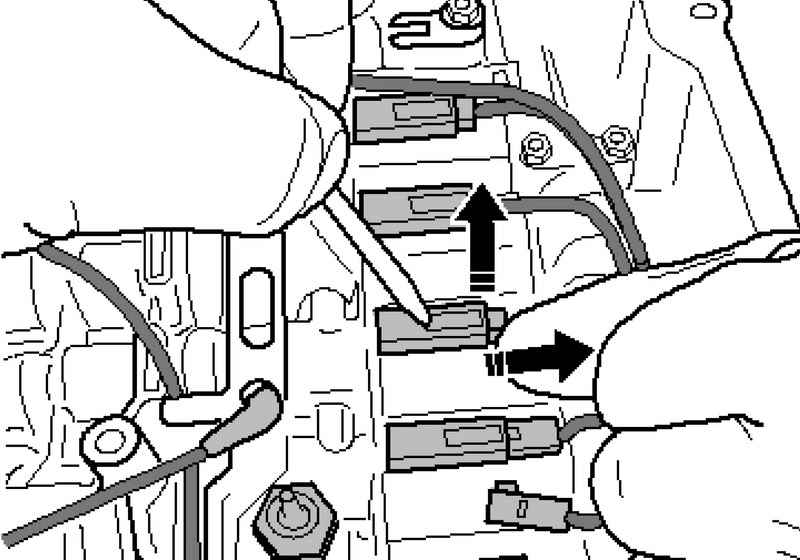

Рис. 3.76. Разблокировка и отсоединение штекеров

Осторожно разблокируйте штекеры и отсоедините (рис. 3.76).

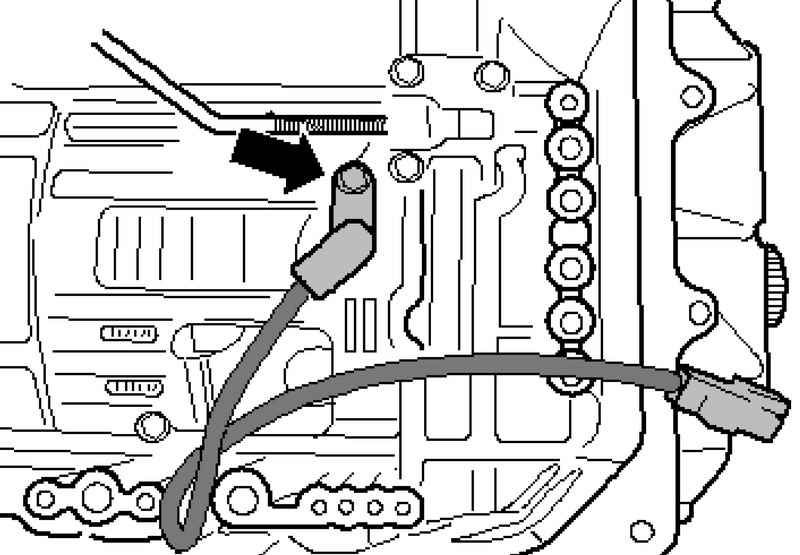

Рис. 3.77. Датчик температуры масла коробки передач

Датчик температуры масла коробки передач G93 затягивается с моментом 10 Н·м (рис. 3.77).

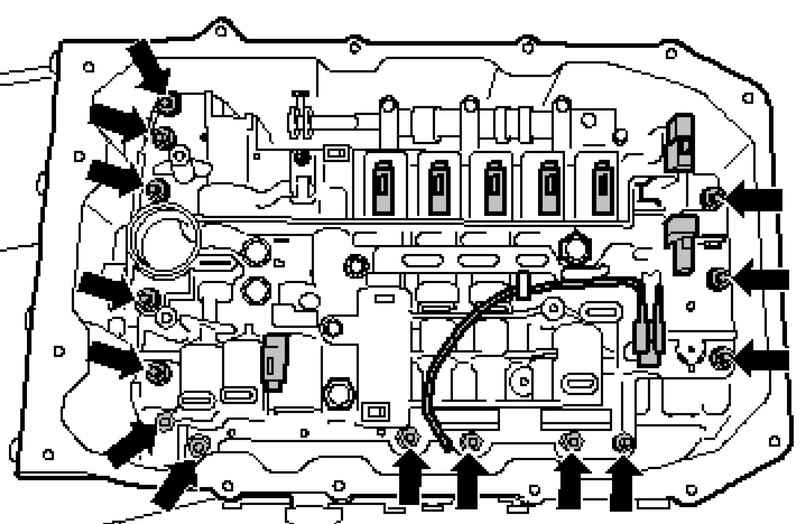

Рис. 3.78. Болты крепления золотниковой коробки

Открутите болты золотниковой коробки «крест-на-крест» (рис. 3.78).

Момент затяжки: 8 Н·м +90°.

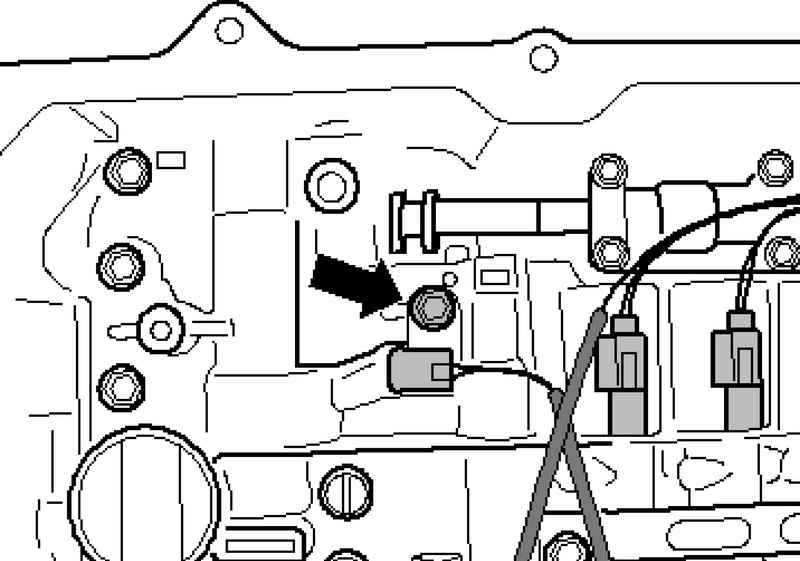

Рис. 3.79. Датчик частоты вращения выходного вала

Датчик частоты вращения выходного вала КП G195 затягивается с моментом 10 Н·м (рис. 3.79).

Установка осуществляется в обратной последовательности.

После установки залейте ATF, затем проверьте уровень ATF, при необходимости – долейте масло
