3.2.19. Снятие и установка сетчатого масляного фильтра

Снимите масляный поддон.

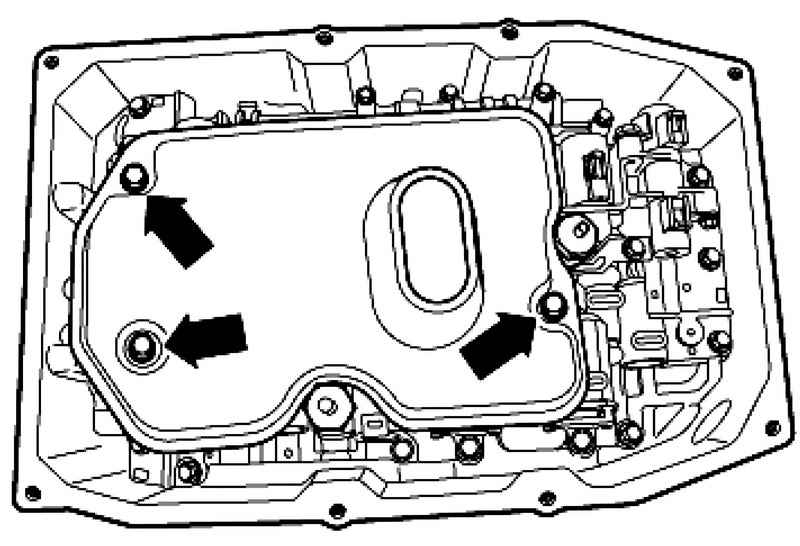

Рис. 3.71. Болты крепления сетчатого фильтра

Снимите болты (рис. 3.71).

Снимите сетчатый масляный фильтр.

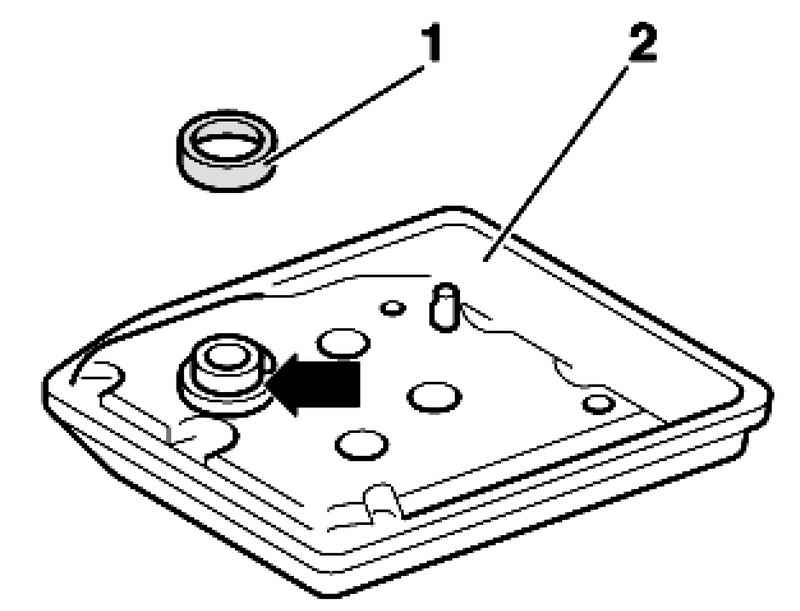

Рис. 3.72. Прокладка и буртик сетчатого фильтра

Установите новую прокладку 1 на всасывающий буртик сетчатого масляного фильтра 2 и смажьте ее маслом ATF (рис. 3.72).

Шпильки M6x70 используются в качестве направляющих для сетчатого масляного фильтра.

Закрутите 3 шпильки M6x70 рукой в золотниковую коробку.

Установите сетчатый масляный фильтр на шпильки.

Осторожно вдавить всасывающий буртик до упора в отверстие на золотниковой коробке.

Затяните болты сетчатого масляного фильтра.

Установите масляный поддон.

После установки залейте ATF, затем проверьте уровень ATF, при необходимости – долейте масло.

Болты сетчатого масляного фильтра: 10 Н·м.
