3.2.18. Снятие и установка масляного поддона

Снимите шумоизоляцию коробки передач.

Подставить поддон V. A. G 1306.

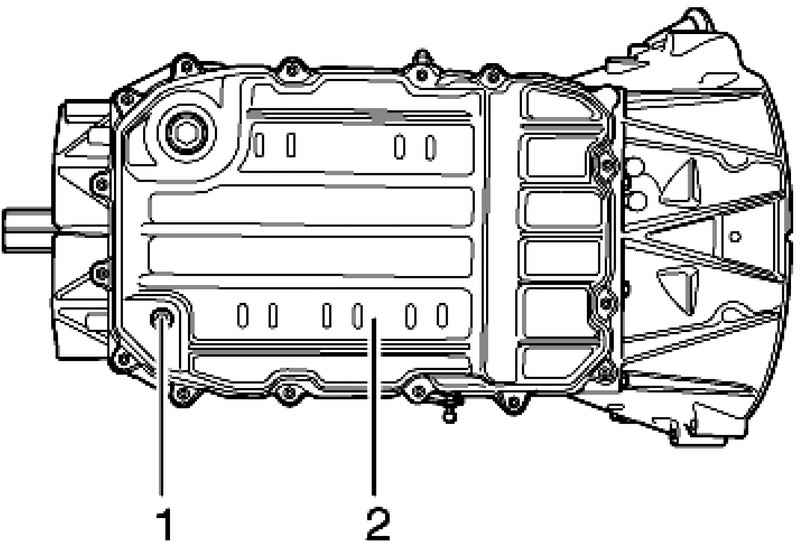

Рис. 3.69. Болт отверстия для слива масла

Снимите болт отверстия для слива масла 1 (рис. 3.69).

Слейте масло ATF.

Открутите болты масляного поддона 1 «крест-на-крест» и снимите масляный поддон.

Очистите все электромагниты в желобках масляного поддона. Следите за тем, чтобы электромагниты прилегали всей поверхностью к масляному поддону.

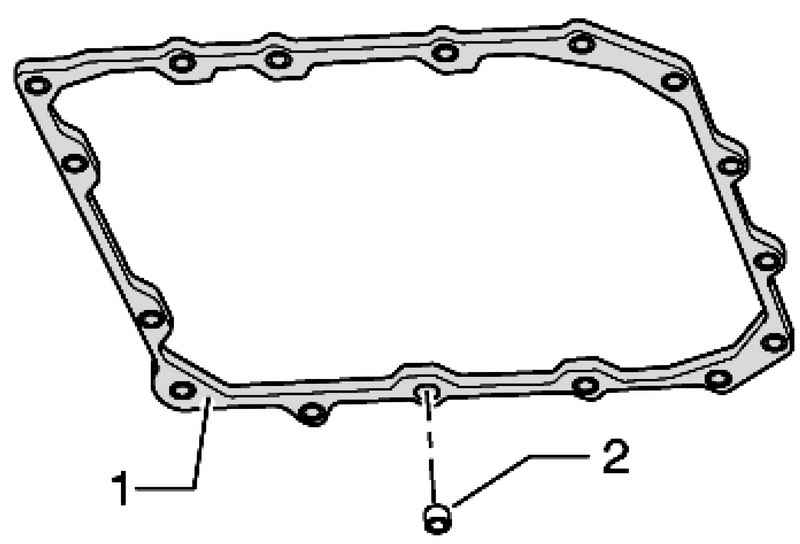

Рис. 3.70. Прокладка и распорная втулка

Установите масляный поддон с новой прокладкой 1 (рис. 3.70).

Следите за тем, чтобы все распорные втулки 2 находились полностью в новой прокладке 1.

Затяните болты масляного поддона в несколько этапов «крест-на-крест»

Замените уплотнительное кольцо болта отверстия для слива масла.

Затяните болт отверстия для слива масла.

После установки залейте ATF, затем проверьте уровень ATF, при необходимости – долейте масло.

Болт отверстия для слива масла: 28 Н·м.

Болты масляного поддона: 8 Н·м.
