1.6. Зеркала заднего вида

Положение зеркал необходимо регулировать до начала движения автомобиля.

Чтобы изменить положение внутреннего зеркала заднего вида с приспособлением против ослепления светом фар движущегося сзади автомобиля поднимите вверх или опустите вниз рычаг, расположенный в нижней части корпуса зеркала.

Рис. 1.1. Панель приборов: 1 – ручка регулировки положения зеркала заднего вида; 2 – контрольные лампы указателей поворота прицепа и антиблокировочной системы тормозов (ABS); 3 – выключатель габаритного света и света фар; 4 – боковой воздуходув системы отопления и вентиляции; 5 – ручка тяги воздушной заслонки (карбюраторный двигатель) или регулятора частоты вращения коленчатого вала на холостом ходу (для увеличения частоты при пуске холодного дизельного двигателя); 6 – переключатель указателей поворота и света фар; 7 – выключатель аварийной световой сигнализации; 8 – комбинация приборов; 9 – переключатель очистителя и омывателя ветрового стекла с кнопкой переключения мультиинформационного дисплея; 10 – замок зажигания; 11 – центральный воздуходув системы отопления и вентиляции; 12 – радиоприемник или магнитола; 13 – слева направо: выключатель управления электрическими стеклоподъемниками задних дверей, выключатель обогревателей сидений, выключатель обогревателя заднего стекла, выключатель противотуманного света фар; 14 – панель управления системой отопления и вентиляции; 15 – вещевой ящик; 16 – панель управления электрическими стеклоподъемниками; 17 – рукоятка привода замка капота; 18 – монтажный блок предохранителей и реле; 19 – рукоятка регулировки положения рулевой колонки по высоте; 20 – кнопка звукового сигнала; 21 – рычаг переключения передач (механическая коробка передач) или селектор выбора передач (автоматическая коробка передач); 22 – рычаг стояночного тормоза; 23 – пепельница; 24 – прикуриватель

Наружные зеркала заднего вида необходимо отрегулировать так, чтобы в них просматривались боковые стороны автомобиля. Наружными зеркалами управляют из салона перемещением ручек 1 (см. рис. 1.1) регулировки положения. Наружные зеркала заднего вида с электрическим приводом управляются перемещением ручки (рис. 1.6) на двери водителя. Выбор зеркала для регулировки осуществляется нажатием кнопок – «L» и «R».

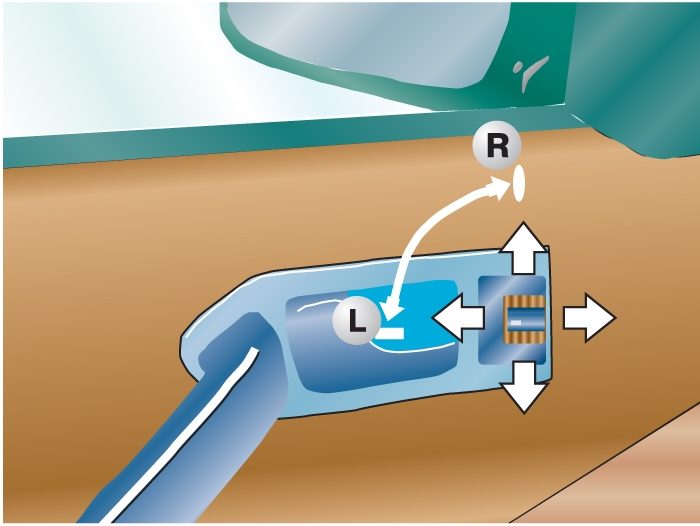

Рис. 1.6. Панель управления электроприводом зеркал заднего вида

При выходе из строя электропривода управления зеркалами их можно установить в требуемое положение вручную.

Сферические или зеркала с большим углом обзора, с одной стороны, увеличивают обзорность, а с другой – уменьшают размер изображения, в результате чего трудно определить расстояние до движущихся сзади объектов. Это необходимо учитывать при их установке.

Зеркала заднего вида с электроприводом могут быть оборудованы электрическими обогревателями, которые включаются одновременно с обогревателем заднего стекла.
