1.21. Переключатели и дополнительные контрольные лампы

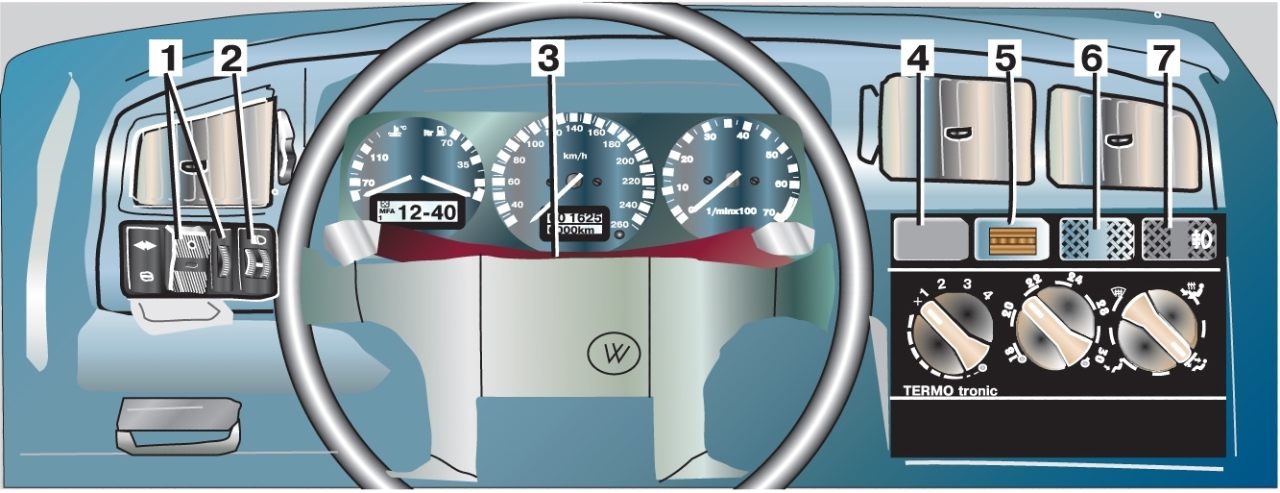

Рис. 1.29. Переключатели и дополнительные контрольные лампы: 1 – выключатель наружного освещения и фар; 2 – корректор света фар; 3 – выключатель аварийной световой сигнализации; 4 – переключатели электрических стеклоподьемников задних дверей; 5 – рукоятки регуляторов обогрева передних сидений; 6 – выключатель обогревателя заднего стекла; 7 – выключатель противотуманных фар

Дополнительные контрольные лампы  панели приборов (рис. 1.29):

–  контрольная лампа указателей поворота прицепа.  Лампа начинает мигать при включении ламп указателей поворота прицепа. Если одна из ламп указателей поворота прицепа неисправна, контрольная лампа не мигает.

– сигнальная лампа ABS.

Лампа загорается в режиме проверки ABS на несколько секунд при включении зажигания, затем гаснет. Если лампа не гаснет или загорается при движении автомобиля, то неисправна система ABS или EDS. В этом случае торможение осуществляется только с помощью тормозной системы, т.е. указанные системы не работают. Необходимо обратиться на станцию технического обслуживания и ремонта автомобилей. Действие системы ABS ощущается по «пульсированию» педали тормоза при ее нажатии.

Выключатели и переключатели ( см. рис. 1.29) панели приборов:

–  выключатель наружного освещения и света фар.  Ближний или дальний свет фар включается только при включенном зажигании. При пуске двигателя или выключении зажигания фары выключаются и горит только габаритный свет.

–  рукоятка 5 корректора света  фар.  Корректор предназначен для изменения направления пучка света фар по вертикали в зависимости от положения кузова при различной загрузке автомобиля. Рукоятка управления корректором 2 имеет четыре фиксированных положения:

1 – водитель и четыре пассажира;

2 – водитель, четыре пассажира, полностью загруженное багажное отделение и прицеп с минимальной загрузкой;

3 – водитель, полностью загруженные багажное отделение и прицеп.

– выключатель 3 аварийной световой сигнализации. При включении аварийной световой сигнализации мигают контрольная лампа, вмонтированная в выключатель, и лампы указателей поворота. Аварийная световая сигнализация работает как при включенном, так и при выключенном зажигании.

– переключатели 4 электриче-ских стеклоподъемников задних дверей. Для поднятия или опускания стекол задних дверей необходимо нажать и удерживать соответствующую кнопку. Между переключателями находится кнопка блокировки, при нажатии на которую стекла мгновенно останавливаются.

–  рукоятки 5 регуляторов обогрева передних сидений.  Для включения обогрева сиденья необходимо повернуть соответствующую рукоятку. В зависимости от поворота рукоятки изменяется температура обогрева сидений. Для выключения обогрева сиденья верните выключатель в исходное положение.

–  выключатель 6 обогревателя  заднего стекла. Обогреватель заднего стекла работает только при включенном зажигании, при этом загорается контрольная лампа, вмонтированная в выключатель. Вместе с обогревателем заднего стекла включаются обогреватели зеркал заднего вида (на автомобилях с соответствующей опцией).

–  выключатель 7 противоту-  манного света фар . Для включения противотуманного света фар установите переключатель 3 в первое положение.

Задние противотуманные фонари включаются только при включенном дальнем или ближнем свете фар и габаритном свете, одновременно загорается соответствующая контрольная лампа.
