1.5. Стеклоподъемники

На автомобилях, оборудованных стеклоподъемниками с ручным приводом, стекла опускаются и поднимаются вращением ручек, расположенных на внутренней стороне двери.

Электрические стеклоподъемники позволяют опускать и поднимать стекло окна с помощью переключателя стеклоподъемника на соответствующей двери; опускать и поднимать стекла всех окон с помощью переключателя на двери водителя; поднимать стекла всех окон одновременно поворотом ключа в замке передней двери на автомобилях с системой центральной блокировкой замков.

Приводы электрических стеклоподъемников работают только при включенном зажигании. Если после выключения зажигания дверь водителя не открывалась, то автоматический режим поднятия и опускания стекол окон действует еще 10 мин. Это не относится к стеклоподъемнику двери водителя. Его привод работает только при включенном зажигании.

В зависимости от комплектации переключатели стеклоподъемников могут быть расположены:

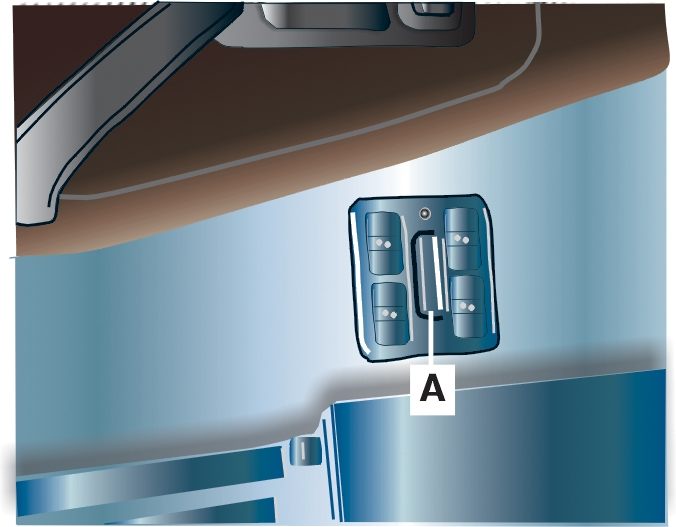

Рис. 1.5. Панель управления электрическими стеклоподъемниками на двери водителя

– на двери водителя (рис. 1.5) – четыре переключателя для всех стекол дверей с выключателем 2 блокировки стеклоподъемников между ними;

– на правой передней двери — переключатель стеклоподъемника правой передней двери;

– на поручне двери водителя — два переключателя стеклоподъемников передних дверей;

– на поручнях правой передней и задних дверей — по одному переключателю для стеклоподъемника каждой двери;

Рис. 1.1. Панель приборов: 1 – ручка регулировки положения зеркала заднего вида; 2 – контрольные лампы указателей поворота прицепа и антиблокировочной системы тормозов (ABS); 3 – выключатель габаритного света и света фар; 4 – боковой воздуходув системы отопления и вентиляции; 5 – ручка тяги воздушной заслонки (карбюраторный двигатель) или регулятора частоты вращения коленчатого вала на холостом ходу (для увеличения частоты при пуске холодного дизельного двигателя); 6 – переключатель указателей поворота и света фар; 7 – выключатель аварийной световой сигнализации; 8 – комбинация приборов; 9 – переключатель очистителя и омывателя ветрового стекла с кнопкой переключения мультиинформационного дисплея; 10 – замок зажигания; 11 – центральный воздуходув системы отопления и вентиляции; 12 – радиоприемник или магнитола; 13 – слева направо: выключатель управления электрическими стеклоподъемниками задних дверей, выключатель обогревателей сидений, выключатель обогревателя заднего стекла, выключатель противотуманного света фар; 14 – панель управления системой отопления и вентиляции; 15 – вещевой ящик; 16 – панель управления электрическими стеклоподъемниками; 17 – рукоятка привода замка капота; 18 – монтажный блок предохранителей и реле; 19 – рукоятка регулировки положения рулевой колонки по высоте; 20 – кнопка звукового сигнала; 21 – рычаг переключения передач (механическая коробка передач) или селектор выбора передач (автоматическая коробка передач); 22 – рычаг стояночного тормоза; 23 – пепельница; 24 – прикуриватель

– на панели приборов над прикуривателем — выключатель 13 (см. рис. 1.1) управления электрическими стеклоподъемниками задних дверей.

Стекло любого окна опускается или поднимается длительным нажатием соответственно на нижний или верхний край переключателя.

Повторное нажатие на соответствующий переключатель прекращает работу стеклоподъемника.

Все стекла двери могут открываться одновременно в автоматическом режиме. Управлять стеклами двери можно централизованно (см. подразд. «Система центральной блокировки замков»).

ПРЕДУПРЕЖДЕНИЯ При работе стеклоподъемников с электрическим приводом соблюдайте осторожность, так как при автоматическом поднятии стекол можно получить ранения и ушибы. В экстренных случаях подъем или опускание стекла двери можно немедленно остановить нажатием выключателя 2 (см. рис. 1.5) блокировки стеклоподъемников. Оставляя автомобиль, обязательно извлекайте ключ из замка зажигания и помните, что стеклоподъемник отключается лишь после того, как дверь водителя будет открыта, а затем быстро закрыта. При повторном открывании двери водителя стеклоподъемники включаются повторно.
