1.19. Комбинация приборов

Обозначения ламп комбинации приборов приведены в табл. 1.1.

Рис. 1.25. Комбинация приборов:1 – сигнальная лампа высокой температуры или недостаточного уровня охлаждающей жидкости; 2 – сигнальная лампа аварийного давления масла; 3 – контрольная лампа дальнего света фар; 4 – контрольные лампы указателей поворота; 5 – сигнальная лампа недостаточного уровня тормозной жидкости или включения стояночного тормоза; 6 – сигнальная лампа зарядки аккумуляторной батареи; 7 – контрольная лампа свечей накаливания; 8 – спидометр; 9 – указатель температуры охлаждающей жидкости; 10 – указатель уровня топлива в баке; 11 – тахометр; 12 – информационный дисплей; 13 – одометр и счетчик суточного пробега

1. Сигнальная лампа 1 (рис. 1.25) высокой температуры или недостаточного уровня охлаждающей жидкости. При включении зажигания лампа мигает несколько секунд, при этом выполняется проверка параметров системы охлаждения. Если лампа не гаснет или начинает мигать при движении автомобиля, значит, температура охлаждающей жидкости достигала предельного значения или ее уровень стал минимальным. Остановите автомобиль, выключите двигатель, проверьте уровень охлаждающей жидкости и при необходимости долейте ее.

ПРЕДУПРЕЖДЕНИЯ 1. При открывании крышки расширительного бачка системы охлаждения на горячем двигателе необходимо соблюдать осторожность, так как выходящие горячие пары могут стать причиной сильных ожогов. 2. Не допускайте попадания охлаждающей жидкости на одежду и лакокрасочное покрытие кузова. В противном случае промойте поверхность большим количеством воды. 3. Помните, что после выключения горячего двигателя через некоторое время может включиться вентилятор охлаждения, поэтому во избежание травмы или увечья не касайтесь его.

2. Сигнальная лампа 2 аварийного давления масла. Лампа загорается при включении зажигания и должна гаснуть после пуска двигателя. Если лампа загорится во время движения, то следует немедленно остановить автомобиль и проверить уровень масла в поддоне двигателя. Если уровень достаточен, а лампа продолжает гореть — обратитесь на станцию технического обслуживания автомобилей.

3. Контрольная лампа 3 дальнего света фар. Лампа загорается при включении дальнего света фар или при сигнализации переключением дальнего/ближнего света.

4. Контрольные лампы 4 указателей поворота. При включении указателя поворота мигает соответствующая контрольная лампа. Увеличение частоты мигания свидетельствует о перегорании одной из этих ламп.

5. Сигнальная лампа 5 недостаточного уровня тормозной жидкости или включения стояночного тормоза. Загорание этой лампы сигнализирует о включении стояночного тормоза или о низком уровне тормозной жидкости в расширительном бачке. Во втором случае необходимо проверить уровень тормозной жидкости, при необходимости долить ее и обратиться на станцию технического обслуживания автомобилей для установления и устранения причины снижения уровня. Загорание этой лампы при движении также может информировать о выходе из строя одного тормозного контура, что приводит к уменьшению эффективности торможения. При одновременном загорании сигнальной лампы 5 и сигнальной лампы антиблокировочной системы тормозов необходимо немедленно остановить автомобиль и устранить неисправность в тормозной системе или обратиться за помощью на ближайшую станцию техобслуживания.

6. Сигнальная лампа 6 зарядки аккумуляторной батареи. Лампа загорается при включении зажигания и должна погаснуть после пуска двигателя. Горение лампы во время движения свидетельствует о неисправности системы электроснабжения. Остановите двигатель и проверьте натяжение ремня привода генератора, а также соединения клемм аккумуляторной батареи. Если лампа продолжает гореть после пуска двигателя, необходимо обратиться на станцию технического обслуживания.

7. Контрольная лампа 7 свечей накаливания (дизельный двигатель). Загорается при включении зажигания. Двигатель можно пускать только после выключения лампы. У двигателя AAZ система предпускового подогрева включается автоматически после открытия и последующего закрытия двери водителя. При пуске холодного двигателя контрольная лампа у них иногда не загорается после включения зажигания, но при этом двигатель пускать можно. Контрольная лампа не загорается и при пуске прогретого двигателя.

ПРЕДУПРЕЖДЕНИЕ Если загорится сигнальная лампа со знаком необходимо остановить автомобиль, выключить двигатель, выявить и устранить неисправность.

В комбинацию приборов входят следующие приборы.

1. Спидометр 8 (см. рис. 1.25). Указывает скорость движения автомобиля в км/ч.

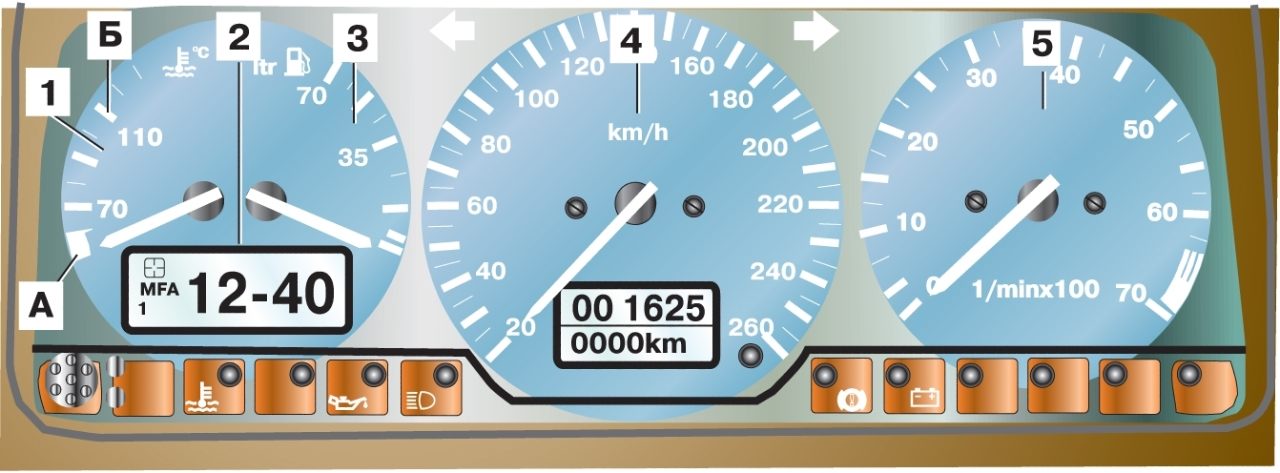

Рис. 1.26. Указатели комбинации приборов: 1 – указатель температуры охлаждающей жидкости; 2 – информационный дисплей ; 3 – указатель уровня топлива в баке; 4 – спидометр; 5 – тахометр

2. Указатель 9 температуры охлаждающей жидкости. Указатель температуры охлаждающей жидкости работает только при включенном зажигании. Положение стрелки указателя в секторе А (рис. 1.26) говорит о низкой (недостаточной) температуре охлаждающей жидкости. Не допускайте работу двигателя при предельных значениях температуры как максимальных, так и минимальных. Рабочая температура охлаждающей жидкости 110 °C (сектор Б). Если стрелка указателя находится в верхнем секторе шкалы — двигатель перегрелся. В этом случае должен включиться электрический вентилятор охлаждения двигателя.

3. Указатель уровня топлива 10 в баке. (см. рис. 1.25). Работает при включенном зажигании, показывает количество топлива в баке в литрах. Если стрелка указателя находится в красной зоне, то в баке осталось приблизительно 10 л. Вместимость топливного бака 70 л.

4. Тахометр 11 показывает частоту вращения коленчатого вала двигателя. Для определения частоты необходимо показание тахометра умножить на 100.

5. Электронные часы находятся на цифровом дисплее 2 (см. рис. 1.26). Время устанавливается нажатием двух кнопок 4, которые расположены в левом нижнем углу комбинации приборов. Верхней кнопкой «h» устанавливаются часы, нижней кнопкой «min» – минуты. Однократное нажатие кнопки переводит цифровой указатель времени на одну минуту или один час соответственно. При  длительном нажатии кнопки смена цифровой индикации времени ускоряется.

Освещенность комбинации приборов регулируется с помощью ручки 14 (см. рис. 1.25).

Таблица 1.1 Сигнальные и контрольные лампы
