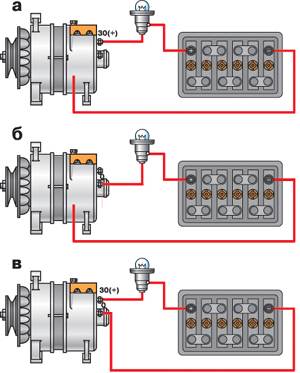

9.4.3.5. Проверка диодов выпрямительного блокаСхемы для проверки диодов выпрямительного блока
а – проверка одновременно “положительных” и “отрицательных”
диодов;
б – проверка “отрицательных” диодов;
в – проверка “положительных” диодов;
1 – аккумуляторная батарея;
|
2 – контрольная лампа;
3 – генератор;
4 – вывод “Б” регулятора напряжения;
5 – провод общего вывода дополнительных диодов |
Исправный диод пропускает ток только в одном направлении. Неисправный – может
либо вообще не пропускать ток (обрыв цепи), либо пропускать ток в обоих направлениях
(короткое замыкание).
В случае повреждения одного из диодов выпрямительного блока необходимо заменять
целиком выпрямительный блок.
Короткое замыкание диодов выпрямительного блока можно проверить, не снимая генератор
с автомобиля, предварительно отсоединив провода от аккумуляторной батареи и
генератора. Проверить можно омметром или с помощью лампы (1–5 Вт, 12 В) и аккумуляторной
батареи, как показано на рис. Схемы для проверки
диодов выпрямительного блока.
Обрыв в диодах без разборки генератора можно обнаружить либо осциллографом,
либо при проверке генератора на стенде по значительному снижению (на 20–30%)
величины отдаваемого тока по сравнению с номинальным. Если обмотки, дополнительные
диоды и регулятор напряжения генератора исправны, а в диодах нет короткого замыкания,
то причиной уменьшения отдаваемого тока является обрыв в диодах выпрямительного
блока.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. У генератора 37.3701 перед проверкой надо
отсоединить вывод “Б” (4 на рис. Схемы
для проверки диодов выпрямительного блока) регулятора напряжения
от клеммы “30” генератора и провод от вывода “В” регулятора напряжения.
У генераторов с новым регулятором напряжения (см. рис.
Генератор 37.3701 , вид “а”) вывод “Б” отсутствует и у него надо
отсоединять только провод вывода “В”. |
| 2. Сначала проверьте, нет ли замыкания одновременно
в “положительных” и “отрицательных” диодах. Для этого “плюс” батареи
через лампу подсоедините к зажиму “30” генератора, а “минус” к корпусу
генератора (см. рис. Схемы для проверки
диодов выпрямительного блока, а). Если лампа горит, то “отрицательные”
и “положительные” диоды имеют короткое замыкание. |
| 3. Короткое замыкание только “отрицательных”
диодов можно проверить, соединив “плюс” батареи через лампу с одним
из болтов крепления выпрямительного блока, а “минус” с корпусом генератора
(см. рис. Схемы для проверки диодов
выпрямительного блока, б). |
| 4. Горение лампы означает короткое замыкание
в одном или нескольких “отрицательных” диодах. Следует помнить, что
в этом случае горение лампы может быть и следствием замыкания витков
обмотки статора на корпус генератора. Однако такая неисправность встречается
реже, чем короткое замыкание диодов. |
| 5. Для проверки короткого замыкания только в
“положительных” диодах “плюс” батареи через лампу соедините с зажимом
“30” генератора, а “минус” – с одним из болтов крепления выпрямительного
блока (см. рис. Схемы для проверки
диодов выпрямительного блока, в). Горение лампы укажет на короткое
замыкание одного или нескольких “положительных” диодов. |
|
Предупреждение
 С целью упрощения
крепления деталей выпрямителя три диода имеют на корпусе “ ” выпрямленного
напряжения. Эти диоды “положительные” и они запрессованы в одну
пластину выпрямительного блока. Другие три диода – “отрицательные”
– имеют на корпусе “минус” выпрямленного напряжения и запрессованы
в другую пластину выпрямительного блока.
|
|
|
