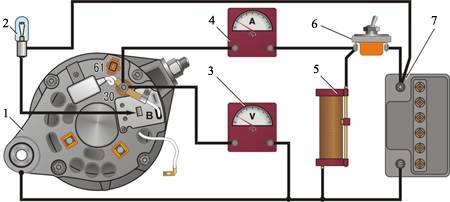

9.4.3. Контрольные проверки генератораСхема соединений для проверки генератора 37.3701
на стенде
1 – генератор;
2 – контрольная лампа 12 В, 3 Вт;
3 – вольтметр;
4 – амперметр;
|
5 – реостат;
6 – выключатель;
7 – аккумуляторная батарея |
Предупреждение
 “Минус” аккумуляторной
батареи всегда должен соединяться с массой, а “плюс” – подключаться к зажиму
«30» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный
ток через диоды выпрямительного блока генератора и они повредятся.
Не допускается работа генератора
с отсоединенной аккумуляторной батареей. Это вызывает возникновение импульсов
повышенного напряжения на зажиме “30” генератора, которые могут повредить регулятор
напряжения генератора и электронные устройства в бортовой сети автомобиля.
Запрещается проверка работоспособности
генератора “на искру” даже кратковременным соединением зажима “30” генератора
с массой. При этом через вентили протекает значительный ток и они повреждаются.
Проверять генератор можно только с помощью амперметра и вольтметра.
Диоды выпрямительного блока
генератора не допускается проверять напряжением более 12 В или мегомметром,
так как он имеет слишком высокое для диодов напряжение и они при проверке будут
пробиты (произойдет короткое замыкание).
Запрещается проверка электропроводки
автомобиля мегомметром или лампой, питаемой напряжением более 12 В. Если такая
проверка необходима, то предварительно следует отсоединить провода от генератора.
Проверять сопротивление
изоляции обмотки статора повышенным напряжением следует только на стенде и обязательно
с отсоединенными от выпрямительного блока выводами фазных обмоток.
При электросварке узлов
и деталей кузова автомобиля следует отсоединять провода от всех клемм генератора
и аккумуляторной батареи.
Проверка на стенде позволяет определить исправность генератора и соответствие
его характеристик номинальным. У проверяемого генератора щетки должны быть хорошо
притерты к контактным кольцам коллектора, а сами кольца чистыми.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите генератор на стенд и выполните
соединения как указано на схеме. У генератора Г-222 штекер “15” соединяется
напрямую с выводом “30” генератора. |
| 2. Включите электродвигатель стенда, реостатом
5 установите напряжение на выходе генератора 13 В и доведите частоту
вращения ротора до 5000 мин–1. |
| 3. Дайте генератору поработать на этом режиме
не менее 10 мин, а затем замерьте силу тока отдачи. У исправного генератора
она должна быть не менее 55 А (45 А у генератора Г-222). |
| 4. Если замеренная величина отдаваемого тока
меньше, то это говорит о неисправностях в обмотках статора и ротора,
о повреждении диодов выпрямительного блока. В этом случае необходима
тщательная проверка обмоток и диодов, чтобы определить место неисправности. |
| 5. Напряжение на выходе генератора проверяется
при частоте вращения ротора 5000 мин–1. Реостатом 5 установите
ток отдачи 15 А и замерьте напряжение на выходе генератора, которое
должно быть 14,1±0,5 В при температуре окружающего воздуха и генератора
25±10° С. |
| 6. Если напряжение не укладывается в указанные
пределы, то замените регулятор напряжения новым, заведомо исправным,
и повторите проверку. |
| 7. Если напряжение будет нормальным, то, следовательно,
старый регулятор напряжения поврежден и его необходимо заменить. А
если напряжение по-прежнему не будет укладываться в указанные выше
пределы, то необходимо проверить обмотки и диоды генератора.
|
|
|
