7.7. Замена катушки зажигания

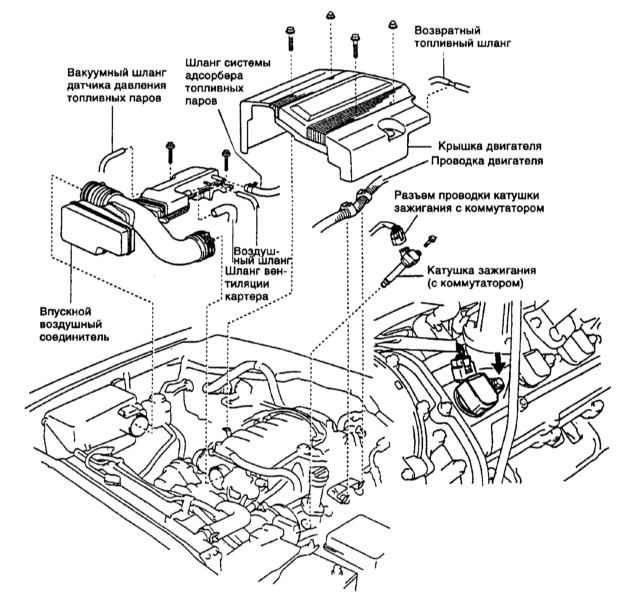

Детали установки катушечных сборок

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Снимите впускной трубопровод.
3. Предварительно промаркировав, отсоедините разъемы от катушек зажигания (обратитесь к иллюстрации выше).
4. Отдайте болты крепления и снимите катушки зажигания с головки цилиндров.
5. Установка производится в обратном порядке. Проследите за правильной установкой всех катушек на свои места. Болты крепления затягивайте моментом 78 Нм. Заведите двигатели и убедитесь в его нормальной работе.
