7.17. Снятие и установка тягового реле

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите стартер (см. Раздел Снятие и установка стартера).

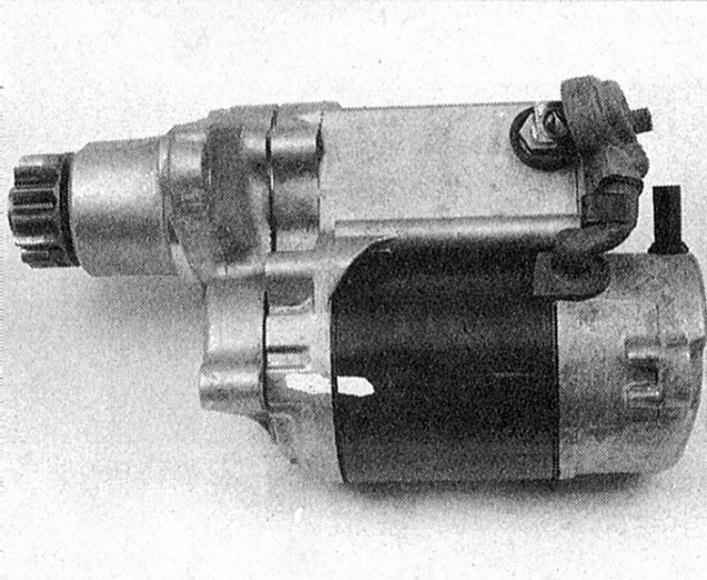

2. Чертилкой или краской пометьте положение кожуха электромотора стартера относительно редукторной секции (обратитесь к сопроводительной иллюстрации).

3. Отсоедините шину, соединяющую стартер с тяговым реле.

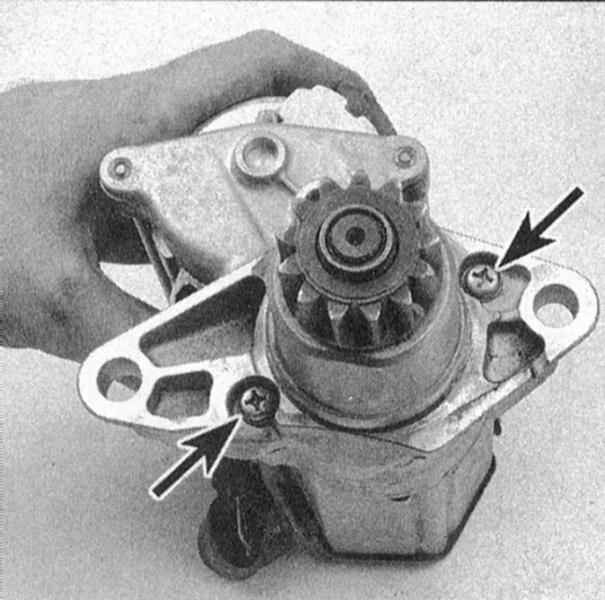

4. Выверните винты крепления редукторной секции стартерной сборки к электромагнитному пускателю (обратитесь к сопроводительной иллюстрации).

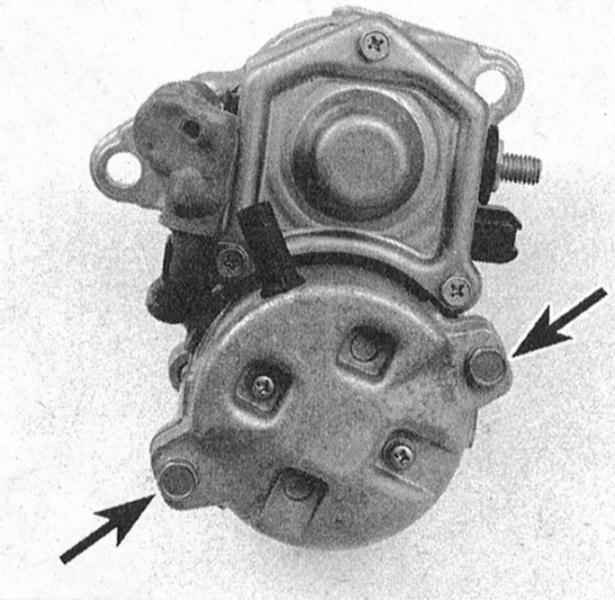

5. Выверните сквозные болты крепления друг к другу редукторной и моторной секций стартера (обратитесь к сопроводительной иллюстрации).

6. Отделите моторную секцию сборки от редукторной, затем снимите с последней тяговое реле.
