7.10. Система заряда - общая информация и меры предосторожности

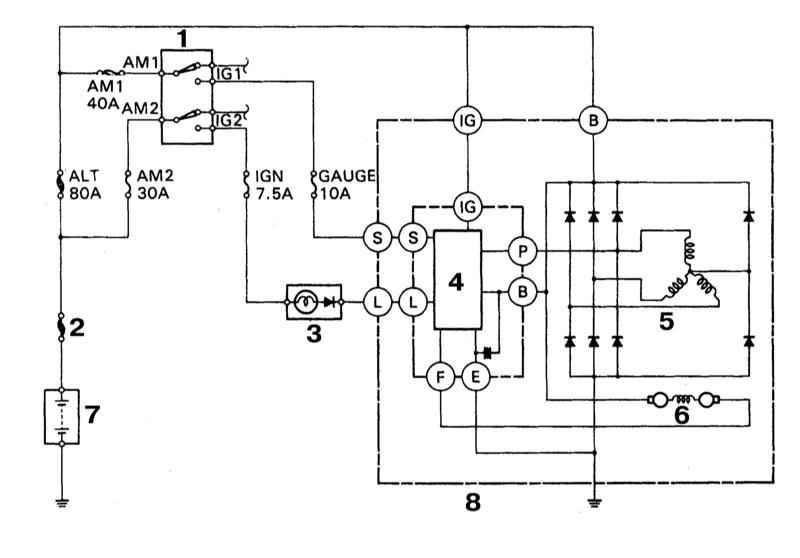

Функциональная схема типовой системы заряда

1 — Выключатель зажигания 2 — Главная плавкая вставка 3 — Контрольная лампа заряда 4 — Регулятор напряжения	5 — Статорная обмотка 6 — Роторная обмотка 7 — Батарея 8 — Генератор

К числу компонентов системы заряда относятся генератор переменного тока со встроенным необслуживаемым регулятором напряжения, контрольная лампа/индикатор заряда, аккумуляторная батарея, защитные плавкие вставки и соединяющая перечисленные компоненты электропроводка (обратитесь к иллюстрации выше). Система заряда обеспечивает подачу электрического питания к системе зажигания, осветительным и сигнальным приборам, аудиосистеме и прочим бортовым потребителям электроэнергии. Генератор приводится в действие ременной передачей от шкива коленчатого вала и установлен в передней части двигателя. Дополнительную информацию по электрическим соединениям компонентов системы заряда можно почерпнуть из схем электрических соединений (см. Бортовое электрооборудование).

Задачей регулятора напряжения является ограничение вырабатываемого генератором напряжения в заданных пределах. Регулятор предотвращает перегрузки контуров и прочие неприятные явления, связанные со скачками напряжения.

Плавкие вставки на рассматриваемых моделях заменяют предохранители, отличаясь от последних большей токопропускной способностью. Вставки помещены в расположенный в двигательном отсеке монтажный блок реле (см. Бортовое электрооборудование).

Система заряда не нуждается в регулярном обслуживании. Тем не менее, следует периодически проверять состояние приводного ремня генератора, батареи, соединительной электропроводки и ее клеммных соединений (см. Главу Настройки и текущее обслуживание автомобиля).

Вмонтированная в приборный щиток контрольная лампа заряда кратковременно включается при повороте ключа зажигания в положение ON и должна погаснуть сразу после осуществления запуска двигателя. Отказ лампы от выключения свидетельствует о неисправностях в системе заряда. На некоторых моделях в приборный щиток дополнительно устанавливается вольтметр, позволяющий водителю своевременно отслеживать отклонения бортового напряжения от нормы. При выходе показаний вольтметра за пределы допустимого диапазона следует произвести проверку системы заряда (см. Раздел Проверка состояния системы заряда).

При стыковке клеммных соединений электрических цепей оборудованных генератором переменного тока автомобилей следует соблюдать особые меры предосторожности:

   a. При подсоединении электропроводки батареи к генератору ни в коем случае не допускайте нарушения полярности;
   b. Прежде чем применять при кузовном ремонте электродуговую сварку отсоединяйте электропроводку от клемм генератора и аккумуляторной батареи;
   c. Ни в коем случае не производите запуск двигателя при подключенном к батарее зарядном устройстве;
   d. Всегда, прежде чем производить зарядку батареи от внешнего источника питания, отсоединяйте от нее оба провода (сначала отрицательный);
   e. Старайтесь не допускать попадания рук, волос и свободных частей одежды в контакт с вращающимся приводным ремнем генератора во время производимых при работающем двигателе проверок;
   f. Помните, что генератор подсоединен непосредственно к батарее и его перегрузки и короткие замыкания способны вызвать воспламенение электропроводки и явиться причиной пожара;
   g. Прежде чем приступать к паровой чистке двигательного отсека заворачивайте генератор в полиэтиленовый пакет, который затем следует надежно закрепить резиновыми бандажами.
