3.27. Регулировка высоты положения и свободного хода педали тормоза

Высота положения педали

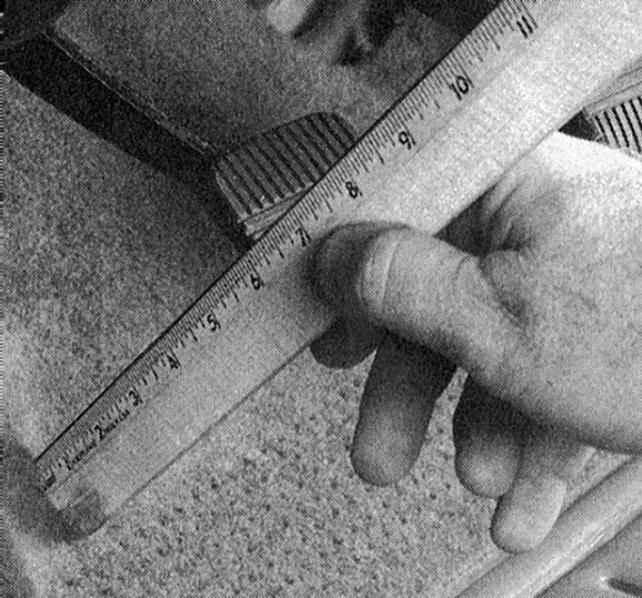

Высотой положения педали называется величина удаления ее колодки от пола (обратитесь к сопроводительной иллюстрации).

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Прежде чем приступать к измерению высоты положения педали тормоза удостоверьтесь, что последняя полностью отпущена, затем запустите двигатель и несколько раз выжмите педаль газа с целью активации вакуумного усилителя тормозов. Измерьте высоту положения педали. В случае необходимости произведите соответствующую регулировку, для чего ослабьте контргайку и отпустите стопорный болт/датчик-выключатель стоп-сигналов, затем ослабьте контргайку толкателя и вращением штока последнего выведите высоту педали на середину допустимого диапазона (обратитесь к сопроводительной иллюстрации). Не забудьте затянуть контргайки. 2. Закончив регулировку педали, вверните стопорный болт/датчик-выключатель до упора его в рычаг педальной сборки (без натяга).

Свободный ход педали

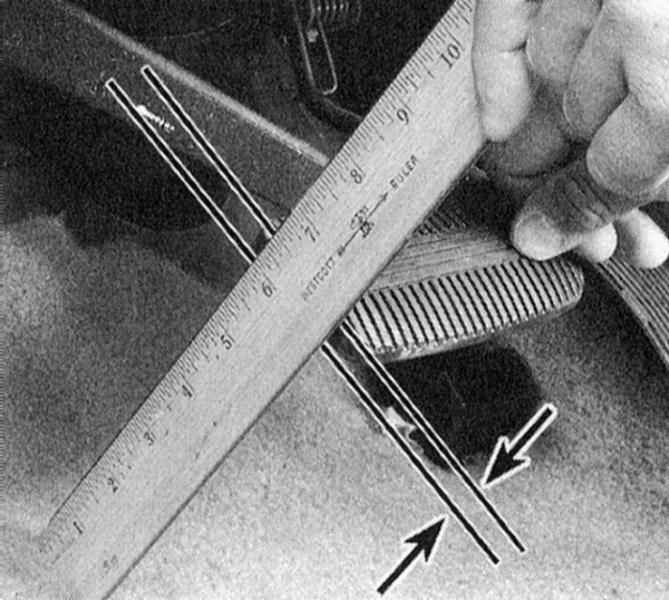

Свободным ходом педали называется величина ее перемещения от верхней точки до точки, в которой возникает ощущение сопротивления выжиманию (обратитесь к сопроводительной иллюстрации), т.е. до начала активации гидравлического привода тормозной системы.
