2.4.8.29. Установка корпуса термостата

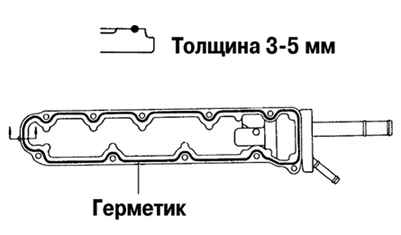

Рис. 2.377. Места нанесения герметика на контактную поверхность корпуса термостата

Удалите остатки старой прокладки, промойте корпус, очистите легкоиспаряющимся растворителем поверхности корпуса и блока и не допускайте попадания масла на поверхность прилегания корпуса термостата к блоку цилиндров. Нанесите герметик на корпус термостата, как показано на рисунке 2.377.

Установите корпус термостата, заверните восемь болтов и две гайки крепления моментом затяжки 8 Н·м.

Установите зажимы проводки.

Установите датчики детонации и подсоедините их разъемы.
