2.4.8.14. Выпрессовка и запрессовка втулки верхней головки шатуна

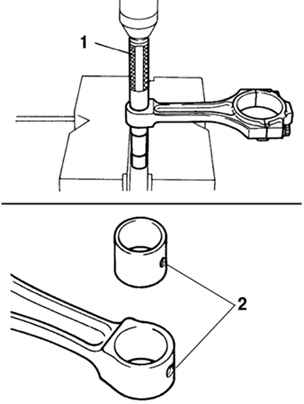

Рис. 2.337. Выпрессовка втулки из верхней головки шатуна: 1 – специальный инструмент; 2 – масляное отверстие

Используя оправку и пресс, выпрессуйте втулку из верхней головки шатуна. Совместите смазочные отверстия новой втулки и шатуна и запрессуйте втулку (рис. 2.337).

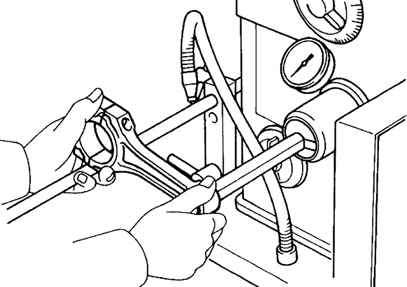

Рис. 2.338. Шлифовка втулки до получения номинального зазора

Используя специальное приспособление и пресс, запрессуйте втулку. Измерьте масляный зазор поршневого пальца и, если необходимо, отшлифуйте или переточите новую втулку до получения номинального зазора (рис. 2.338).

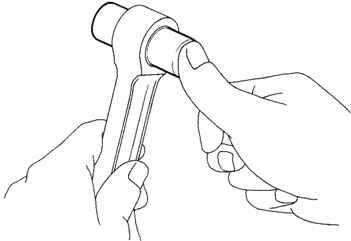

Рис. 2.339. Установка поршневого пальца

Нанесите на поршневой палец моторное масло и надавите на него, как показано на рисунке 2.339.

Убедитесь, что поршневой палец перемещается (при нормальной комнатной температуре)

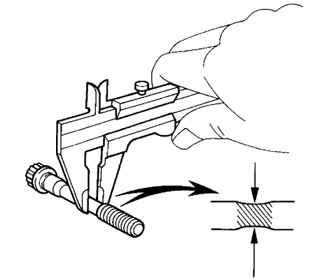

Рис. 2.340. Измерение шейки болта

Измерьте штангенциркулем наружный диаметр тонкой части болтов. Если эту часть трудно обнаружить визуально, то проводите измерение на расстоянии 20 мм от головки болта, как показано на рисунке 2.340.

Наружный диаметр болта:

стандартный – 7,2–7,3 мм;

минимальный – 7,0 мм.

Если диаметр меньше допустимого, замените болт.
