2.4.8.28. Установка нижней части масляного поддона

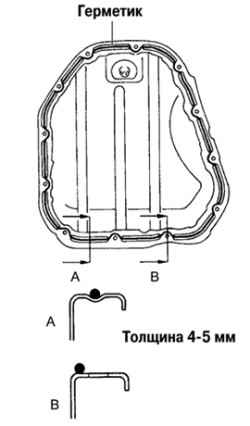

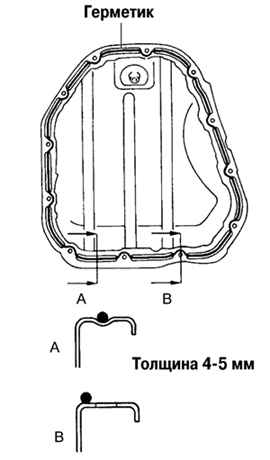

Рис. 2.376. Места нанесения герметика на контактную поверхность нижней части масляного поддона

Удалите остатки уплотнительного материала и, используя растворитель, очистите поверхности контакта и уплотнений. Нанесите герметик на контактную поверхность нижней части масляного поддона, как показано на рисунке 2.376.

Установите нижнюю часть масляного поддона и затяните две гайки и десять болтов моментом затяжки 8 Н·м.

Установите насос охлаждающей жидкости.
