2.4.8.11. Проверка соосности головок шатуна

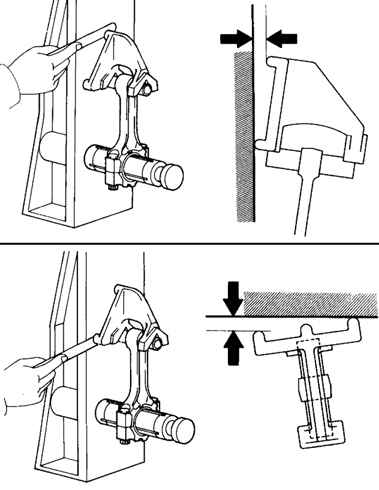

Рис. 2.334. Проверка изгиба и скручивания шатуна

Используя специальное приспособление и плоский щуп, проверьте изгиб шатуна. Аналогичным способом проверьте скручивание шатуна, как показано на рисунке 2.334.

Максимально допустимый изгиб на 100 мм длины – 0,05 мм.

Максимальное скручивание на 100 мм длины – 0,15 мм.
