2.4.8.15. Проверка торцевого зазора компрессионного кольца

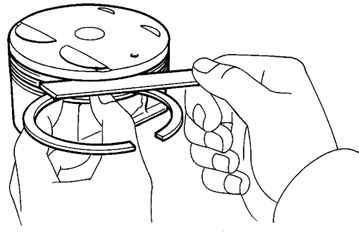

Рис. 2.341. Проверка торцевого зазора компрессионного кольца

Проверьте торцевой зазор «компрессионное кольцо – поршневая канавка», измерив его плоским щупом, как показано на рисунке 2.341.

Номинальный зазор:

компрессионное

кольцо №1 – 0,020–0,070 мм;

компрессионное

кольцо №2 – 0,020–0,060 мм;

маслосъемное кольцо – 0,020–0,060 мм.

Если зазор больше допустимого, замените поршень.
