2.4.8.26. Установка масляного поддона

Установите маслоуспокоитель на верхнюю часть масляного поддона.

Используя растворитель, очистите поверхности контакта и уплотнений.

ПРИМЕЧАНИЕ

Не используйте растворитель, который будет воздействовать на окрашенные поверхности.

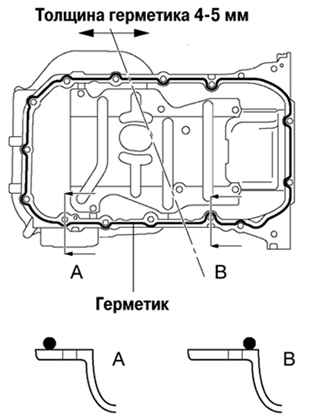

Рис. 2.375. Места нанесения герметика на контактную поверхность верхней части масляного поддона

Нанесите герметик на контактную поверхность верхней части масляного поддона, как показано на рисунке 2.375.

Установите верхнюю часть масляного поддона и затяните две гайки и семнадцать болтов моментом затяжки:

головка 10 мм – 8 Н·м;

головка 12 мм – 20 Н·м;

головка 14 мм – 37 Н·м.
