2.4.8.13. Измерение диаметра поршневого пальца

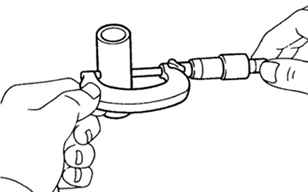

Рис. 2.336. Измерение диаметра поршневого пальца

Используя микрометр, измерьте диаметр поршневого пальца (рис. 2.336).

Диаметр поршневого пальца – 21,997–22,006 мм.

Вычтите диаметр поршневого пальца из внутреннего диаметра втулки.

Стандартный масляный зазор – 0,005–0,011 мм.

Максимальный масляный зазор – 0,05 мм.

Если масляный зазор больше, чем максимальный, замените втулку. Если необходимо, замените поршень и поршневой палец в сборе.

Если необходимо, замените втулку верхней головки шатуна.
