2.4.8.24. Установка пробки слива охлаждающей жидкости

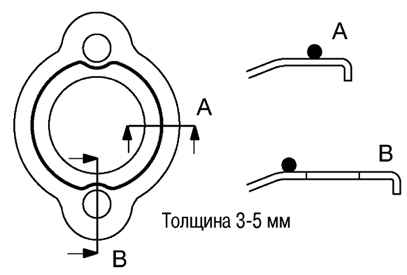

Рис. 2.370. Места нанесения герметика на заглушку системы охлаждения

Удалите остатки старой прокладки, промойте заглушку систем охлаждения, очистите легкоиспаряющимся растворителем поверхности заглушки и блока и не допускайте попадания масла на поверхность прилегания заглушки к блоку цилиндров. Нанесите герметик на заглушку, как показано на рисунке 2.370.

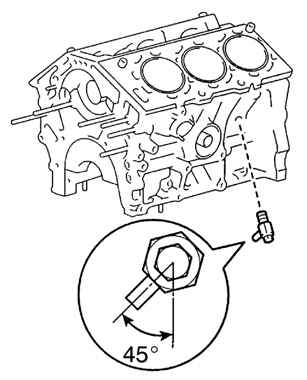

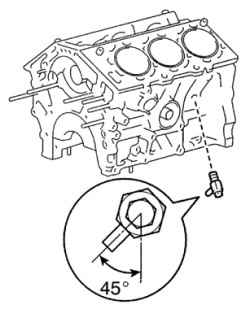

Рис. 2.371. Пробка слива охлаждающей жидкости

Вверните пробку слива охлаждающей жидкости, нанеся герметик на 2–3 витка ее резьбы и затянув ее моментом затяжки 39 Н·м. После достижения стандартного момента затяжки поверните пробку по часовой стрелке, чтобы ее дренажная трубка была направлена вниз (рис. 2.371).

Заверните штуцер масляного фильтра моментом затяжки 30 Н·м.

Установите масляный фильтр.

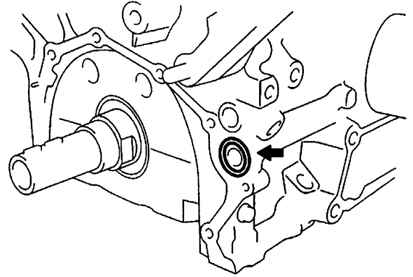

Рис. 2.372. Установка нового кольцевого уплотнения на блок цилиндров

Установите новое кольцевое уплотнение на блок цилиндров (рис. 2.372).
