2.4.8.10. Проверка зазора между поршнем и цилиндром

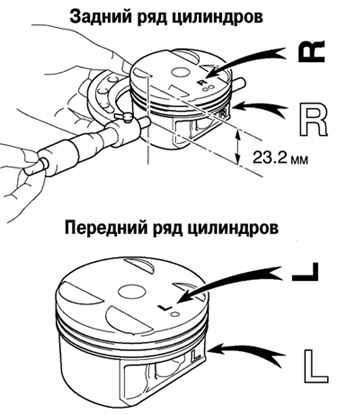

Рис. 2.333. Измерение диаметра юбки поршня

Микрометром измерьте диаметр юбки поршня на расстоянии 23,2 мм (рис. 2.333).

Номинальный диаметр поршня – 87,406–87,416 мм.

Измерьте диаметры цилиндров в направлении оси двигателя. Найдите разность диаметров поршня и цилиндра.

Зазор между цилиндром и поршнем:

стандартный – 0,084–0,106 мм;

максимальный – 0,130 мм.

Если зазор больше максимального, замените все поршни и расточите все цилиндры. При необходимости замените блок цилиндров.

ПРИМЕЧАНИЕ Поршни для переднего и заднего ряда цилиндров отличаются друг от друга. В задний ряд устанавливаются поршни с маркировкой «R», в передний – с маркировкой «L».
