9.1.4.5. Проверка свободного хода тормозного рычага

ПОРЯДОК ВЫПОЛНЕНИЯ

Свободный ход педали должен соответствовать спецификации. Если он не соответствует спецификации, проверьте правильность положения переключателя лампы тормоза и отрегулируйте, если необходимо.
Также проверьте, не разболтаны ли болт оси педали и поршень главного цилиндра и замените, если они неисправны.

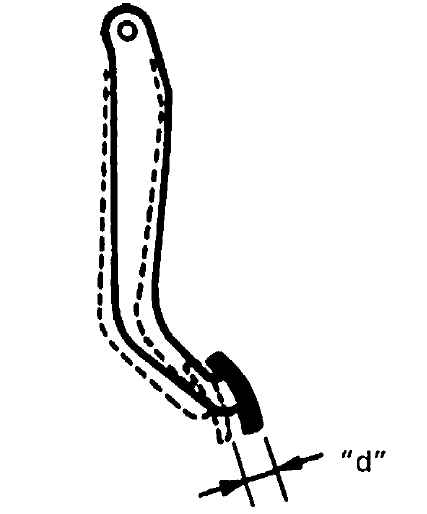

Свободный ход тормозного рычага «d»: 1 — 8 мм (0.04 — 0.32 дюймов).
