9.1.4.2. Проверка свободной высоты тормозного рычага

Снимите упор для ног и уберите коврик и щиток глушителя, чтобы измерить свободную высоту тормозного рычага между лицевой стороной педали и битумным листом, установленным на щитке.

Если измеренное значение не соответствует техническим условиям, проверьте положение скобу штока толкателя тормозного усилителя и/или переключатель стоп-сигнала, как описано в инструкции в этом разделе. Значение свободной высоты может варьировать в зависимости от положения установки скобы штока толкателя тормозного усилителя и переключателя стоп-сигнала.

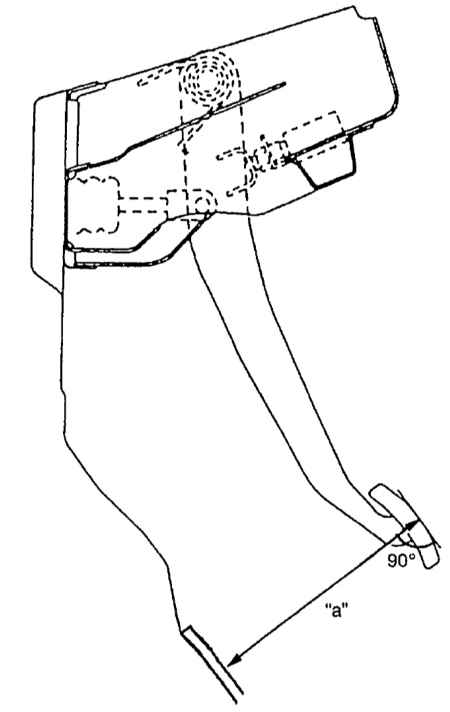

Свободная высота тормозного рычага «a» от битумного листа «a»: 208 — 218 мм (8.19 — 8.58 дюймов).
