9.4. Стояночный и задний тормоз

Для транспортных средств, оборудованных дополнительной системой ограничения движения НПБ (надувной подушкой безопасности):

• Обслуживание компонентов надувной подушки безопасности (НПБ) и вблизи них или работы с электропроводкой должны выполняться только авторизованным дилером SUZUKI. Несоблюдение мер безопасности может привести к непреднамеренному срабатыванию системы или вывести систему из строя. Любое из этих двух условий может привести к серьезной травме.
• Работы по техническому обслуживанию следует начинать не ранее, чем через 90 секунд после того, как переключатель зажигания переведен в положение «LOCK/ЗАМОК» и отрицательный кабель отсоединен от батареи. В противном случае система может быть активирована резервной энергией модуля сенсоров и диагностики.

Все крепления тормозов являются важными элементами крепления и могут повлиять на работу жизненно важных деталей и систем, и/или значительно повлиять на стоимость ремонта. Их следует заменять на имеющие тот же номер детали или эквивалентные, если такая замена необходима. Не используйте для замены детали худшего качества или заменители. Следует соблюдать указанные значения крутящего момента затяжки при сборке, чтобы обеспечить продолжительный срок службы всех деталей. Не следует использовать сварку, поскольку это может привести к обширным повреждениям и ослаблению металла.

Замените все компоненты, включенные в ремкомплект при обслуживании данного барабанного тормоза. Смажьте все части, как указано.

Если вы снимаете любые гидравлические компоненты или отсоединяете тормозную магистраль, стравите воздух из тормозной системы. Значения крутящего момента затяжки приведены для сухих несмазанных креплений.

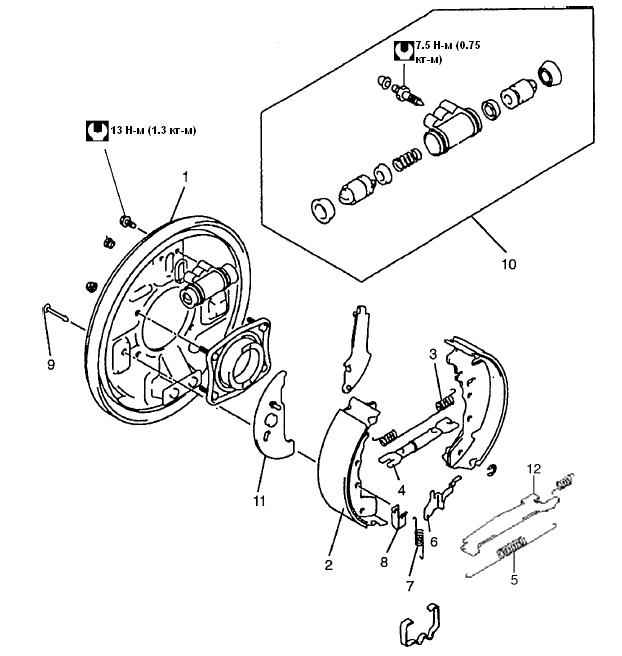

1 — задняя пластина тормоза
2 — тормозная колодка
3 — верхняя пружина возврата башмака
4 — сборка регулятора
5 — нижняя пружина возврата башмака
6 — рычаг регулятора

7 — пружина регулятора
8 — пружина, прижимающая башмак
9 — штифт, прижимающий башмак
10 — колесный цилиндр
11 — связь
12 — сборка стойки
