9.1.4.10. Проверка тормозной колодки

Периодически осматривайте накладки колодки (2) в соответствии с графиком технического обслуживания, каждый раз, когда снимаются колеса (для проверки вращения шин или по другим причинам).

ПОРЯДОК ВЫПОЛНЕНИЯ

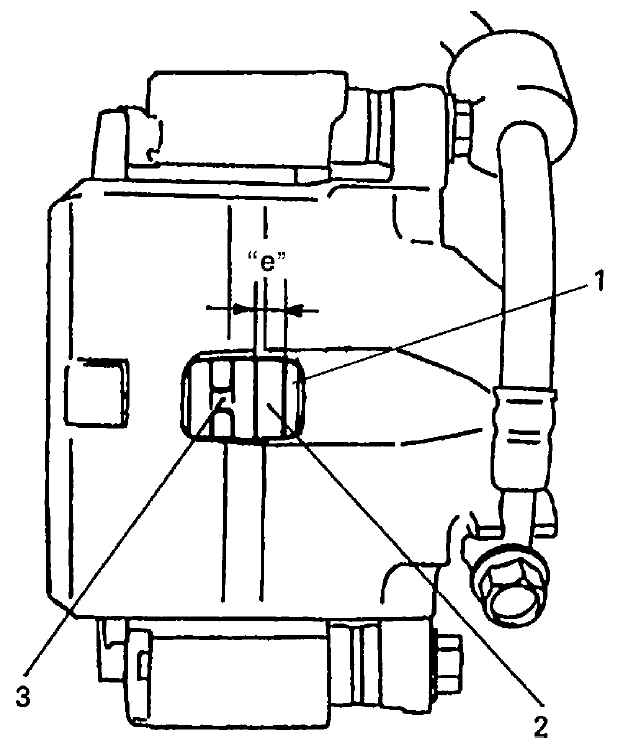

Посмотрите через отверстие в суппорте и проверьте толщину накладки внутри колодки.
Если одна из тормозных колодок изношена до предела, следует одновременно заменить все накладки.

Толщина передней тормозной колодки «e»:
- Стандарт: 10.0 мм (0.39 дюймов)
- Предел износа: 2.0 мм (0.08 дюймов)

1 — обод колодки
2 — колодка
3 — диск
