4.4.2.3.3. Рулевое колесо

Снятие рулевого колеса позволяет контактной катушке свободно поворачиваться, но не поворачивайте катушку (на подрулевых переключателях) на большее, чем допустимо, количество оборотов (около двух с половиной оборотов из центрального положения по часовой стрелке или против часовой стрелки соответственно), иначе катушка сломается.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите модуль (надув) подушки безопасности водителя с рулевого колеса, как описано выше в данной Главе в Разделе Модуль (надув) подушки водителя.
Снимите гайку рулевого вала.

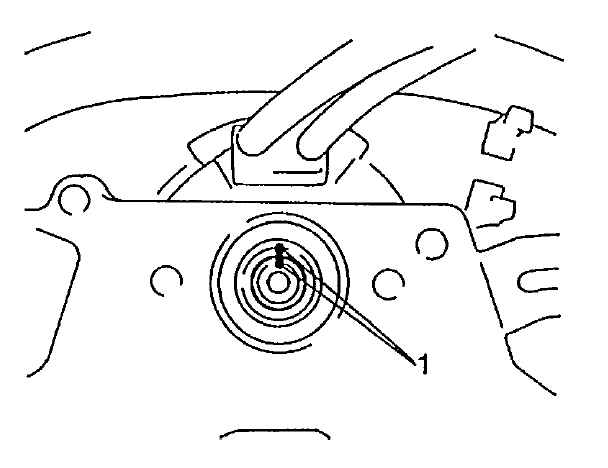

Нанесите выравнивающие метки (1) на рулевое колесо и вал, чтобы потом по ним правильно установить.

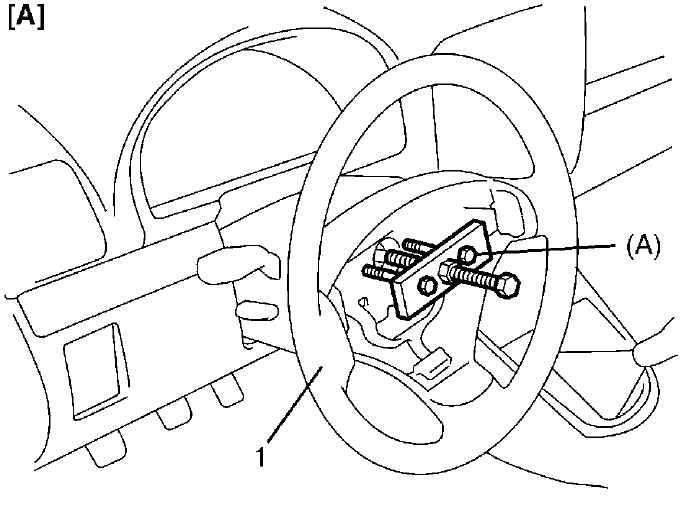

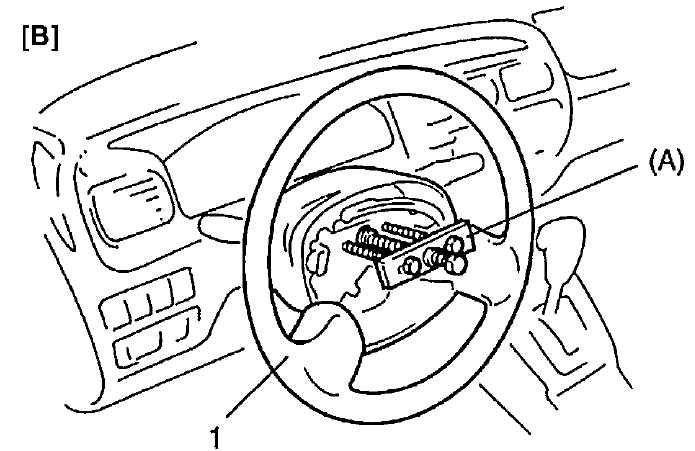

Снимите рулевое колесо (1) специальным инструментом. Специальный инструмент (A): 09944-36011.

Не бейте молотком по концу вала. Это может ослабить пластиковые штырьки, регулирующие длину колонки, и ухудшить ударопоглощающие свойства колонки.

Не кабриолет.

Кабриолет.
