4.4.2.3.2. Модуль (надув) подушки водителя
|
При работе с модулем (надувом) подушки безопасности cм. предупреждения в начале данной Главы и соблюдайте все инструкции. Несоблюдение инструкций может привести к повреждению модуля (надува) подушки безопасности или вызвать травму.
|

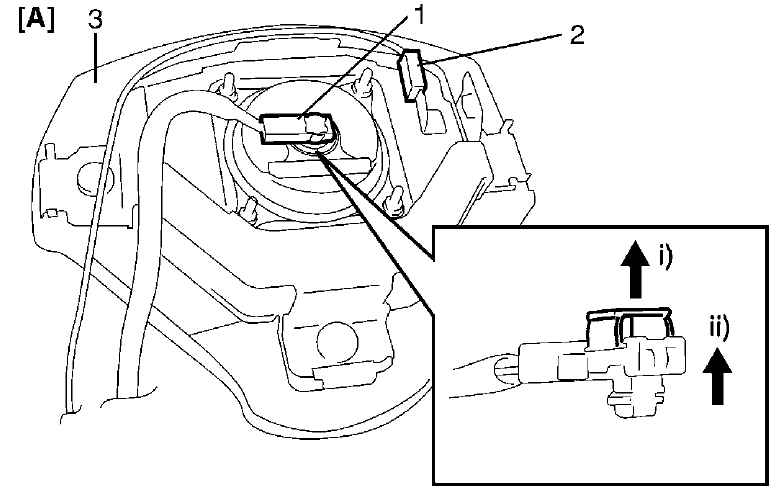

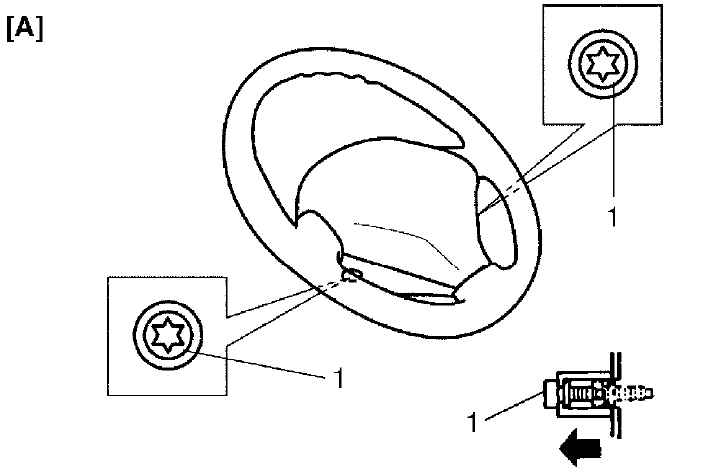

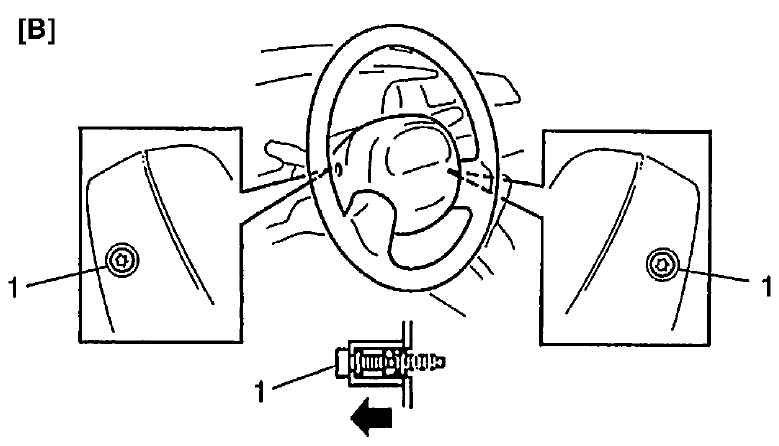

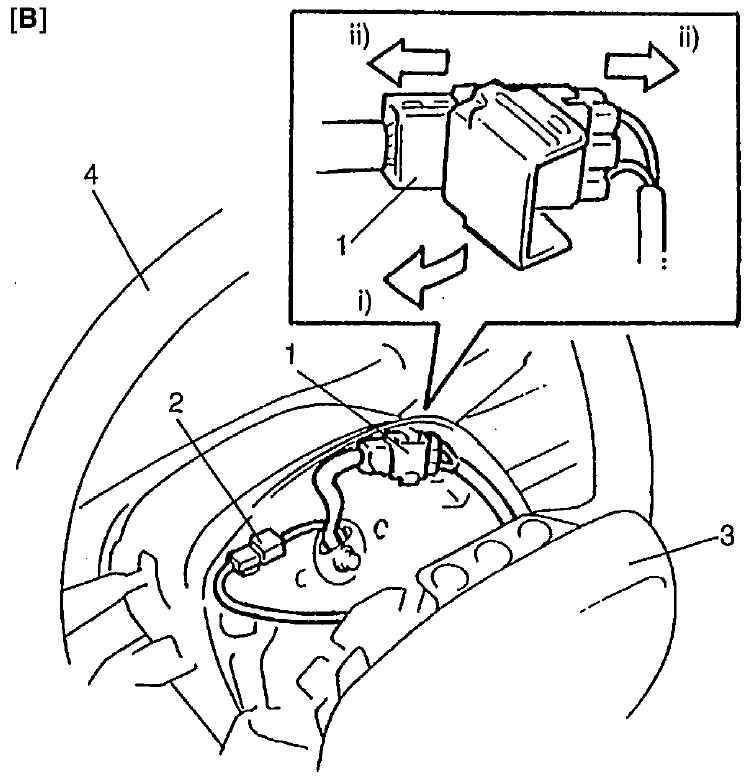

Снятие
Осмотр
|
|
Никогда не разбирайте модуль (надув) подушки безопасности и не проверяйте его прочность. Иначе можно получить травму.
|
|
|
Если модуль (надув) подушки безопасности уронить с высоты 90 см (3 фута) или более, его необходимо заменить.
|
Проверьте модуль (надув) подушки безопасности визуально, и замените его новым, если обнаружите любое из следующего:
- Подушка безопасности сработала.
- Отделочное покрытие (поверхность накладки) (1) треснута.
- Провода (3) или клеммы повреждены.
- Модуль (надув) подушки безопасности (2) поврежден или испытал сильный удар (падение).

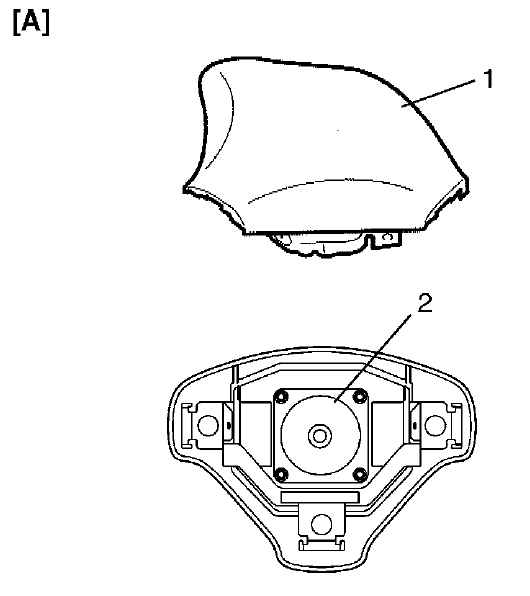

Не кабриолет
|
1 — отделочное покрытие (поверхность накладки)
2 — футляр надува
|

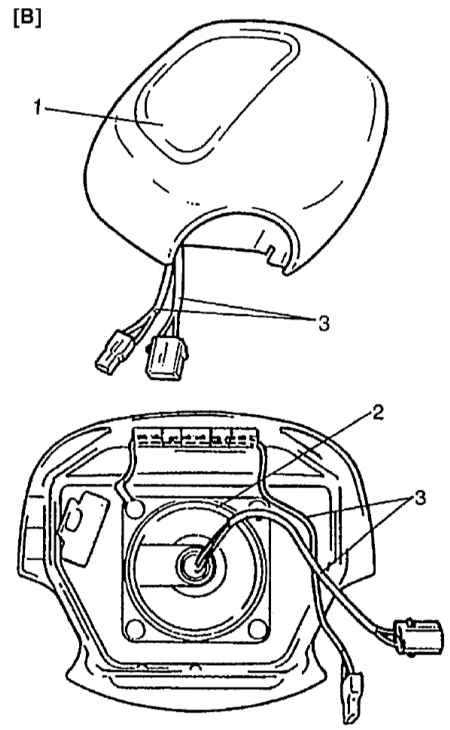

Кабриолет
|
1 — отделочное покрытие (поверхность накладки)
2 — футляр надува
3 — провода
|

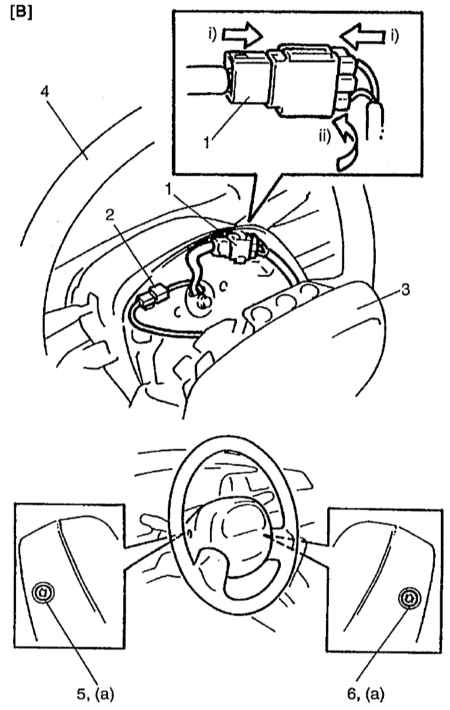

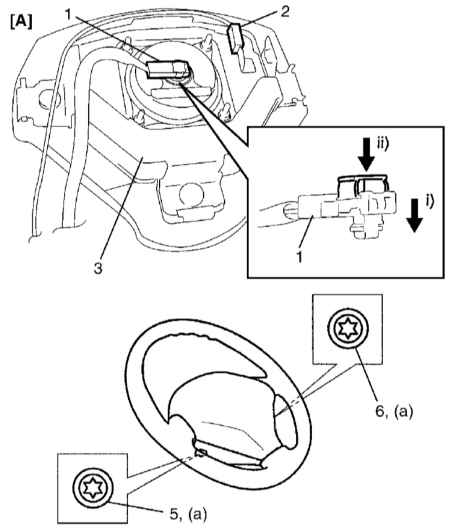

Установка
|
|
- Надежно подсоедините разъем (2) звукового сигнала.
- Надежно подсоедините желтый разъем кабеля модуля (надува) подушки безопасности водителя (1).
- Подсоедините кабель.
- Заблокируйте разъем рычагом или кнопкой блокировки.
- Установите разъем звукового сигнала и разъем модуля (надува) подушки безопасности водителя.
- Установите модуль (надув) подушки безопасности водителя (3) на рулевое колесо (4), обращая внимание на то, чтобы никакие провода не попали между ними.
- Убедитесь, что зазор между модулем и рулевым колесом везде одинаков.
- Сначала затяните крепежный болт (с левой стороны) (5) модуля (надува) подушки безопасности водителя до указанного значения момента затяжки, затем крепежный болт (с правой стороны) (6) модуля (надува) подушки безопасности водителя до указанного значения момента затяжки. Момент затяжки: крепежный болт модуля (надува) подушки безопасности водителя — 9 Н•м (0.9 кг-м, 6.5 фунтов-фут).
-
Подсоедините "минусовой" кабель батареи.
- Включите систему подушки безопасности. См. предупреждения в начале данной Главы.
|
Не кабриолет.
|
|
Кабриолет.
|
|
|
|
