4.4.2. Рулевое колесо и рулевая колонка с подушкой безопасности

Общее описание

Обслуживание компонентов системы подушки безопасности или проводки осуществляется только авторизованным дилером SUZUKI. Несоблюдение мер предосторожности может привести к непреднамеренному срабатыванию системы или привести систему в нерабочее состояние. Оба эти состояния могут привести к тяжелой травме.
Описанные в данном Разделе манипуляции должны выполняться в указанной последовательности, чтобы временно отключить систему подушки безопасности и при этом не активировать систему диагностических кодов неисправностей. Несоблюдение этих манипуляций может привести к срабатыванию системы подушки безопасности, травме или дополнительному ремонту системы подушки безопасности.

При снятии элементов крепежа, всегда устанавливайте их на то же самое место, с которого они были сняты. Если элемент крепежа требует замены, используйте для замены только крепления с соответствующим номером. Если же элементов крепежа с соответствующим номером нет в наличии, можно использовать элементы такого же размера и прочности (или прочнее). Не подлежащие повторному использованию элементы крепежа и элементы крепежа с компонентом блокирования резьбы будут названы. При установке некоторых элементов крепежа необходимо соблюдать соответствующие значения момента затяжки. Несоблюдение вышеперечисленных манипуляций может привести к повреждению частей или системы.

В дополнение к стандартным рулевым функциям эта рулевая колонка двухтрубного типа имеет еще три важные характеристики:

Она поглощает энергию и сжимается в случае лобового столкновения.
Выключатель зажигания и замок удобно расположены на колонке.
Расположенный на колонке замок позволяет блокировать зажигание и работу рулевого колеса, что защищает автомобиль от угона.

Чтобы обеспечить энергопоглощающую функцию рулевой колонки важно использовать только указанные болты, которые следует затягивать до обозначенного в спецификации момента затяжки. Когда колонка снимается с автомобиля, с ней следует обращаться с особой осторожностью. Использование иного, чем рекомендован в данной инструкции, съемника рулевого колеса, или резкий удар по концу рулевого вала, падение колонки или давление на нее могут отломить пластиковые штырьки, которые регулируют положение и длину колонки.

Модуль (надува) подушки безопасности водителя является одним из дополнительных компонентов средств пассивной безопасности (подушки безопасности) и устанавливается в центре рулевого колеса. При определенных лобовых столкновениях система подушки безопасности дополняет систему средств пассивной безопасности в виде ремней безопасности. С модулем (надува) подушки безопасности водителя следует обращаться осторожно, чтобы не спровоцировать случайного срабатывания подушки. При проведении сервисного обслуживания следует соблюдать все ПРЕДУПРЕЖДЕНИЯ данного раздела.

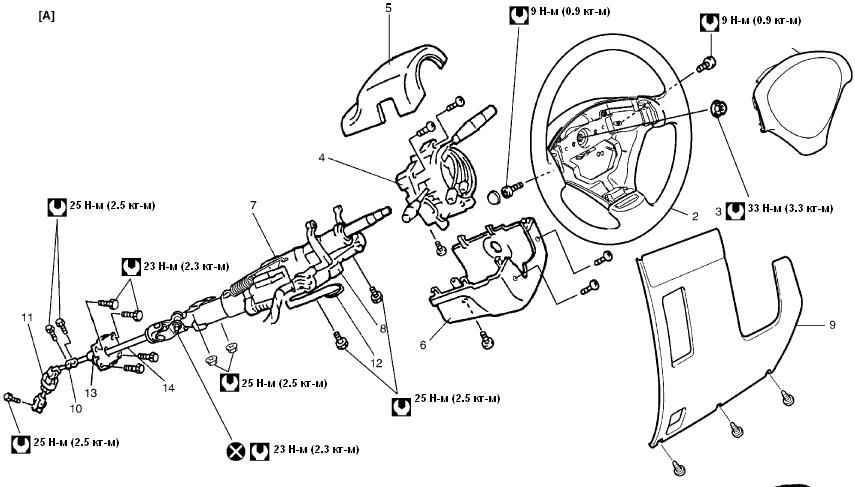

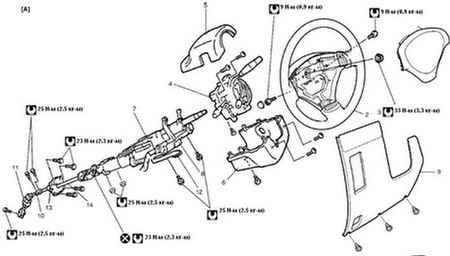

Не кабриолет

1 — модуль (надув) подушки безопасности водителя
2 — рулевое колесо
3 — гайка рулевого колеса
4 — контактная катушка и подрулевые переключатели
5 — верхняя крышка рулевой колонки
6 — нижняя крышка рулевой колонки
7 — рулевая колонка
8 — рулевой замок

9 — крышка отверстия рулевой колонки
10 — муфта рулевого вала
11 — нижний рулевой вал
12 — рычаг регулируемой разблокировки рулевой колонки (если есть)
13 — нижний сальник рулевой колонки
14 — верхний рулевой вал
15 — с рычагом регулируемой разблокировки рулевой колонки
16 — без рычага регулируемой разблокировки рулевой колонки

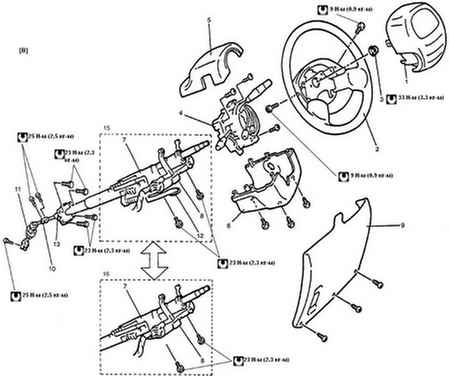

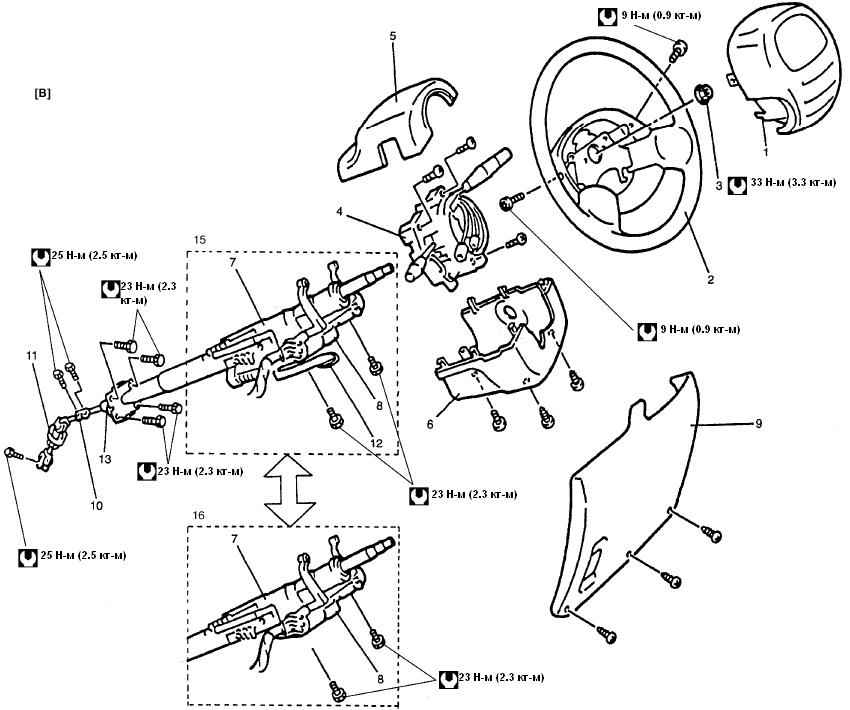

Кабриолет
