15.3.5.5. Ручной селектор

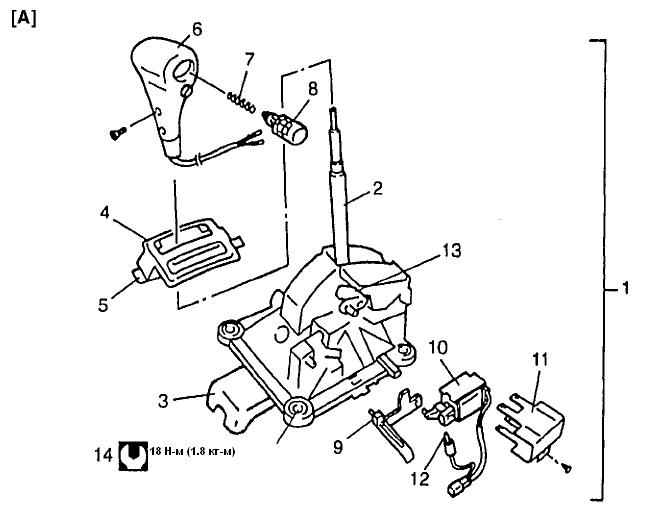

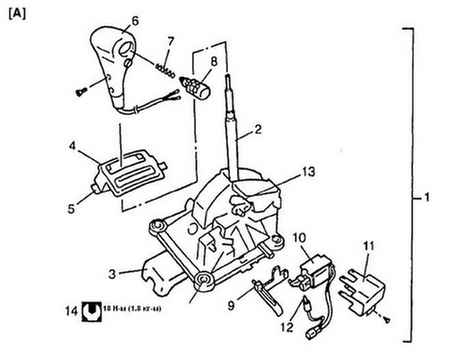

Тип-1

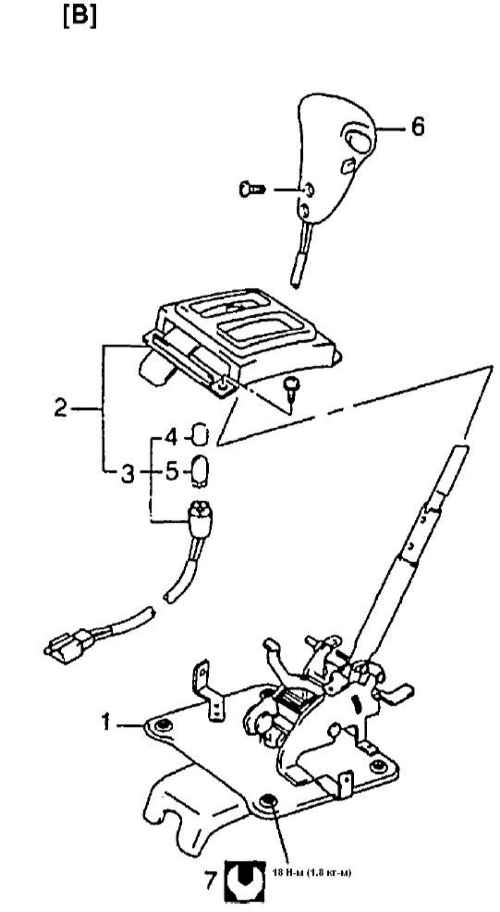

Тип-2
|
Момент затяжки.
|
Снятие (для типа-1)
|
|
- Отсоедините «минусовой» кабель батареи.
- Снимите консольную коробку.
- Отсоедините разъем лампы подсветки, соленоид блокировки переключения и выключатель повышающей передачи.
- Отсоедините кабель блокировки от кулачка блокировки на рычаге выбора передачи.
- Снимите крепежные болты рычага выбора передачи.
- Отсоедините кабель выбора передачи от рычага выбора передачи.
|
|
Снятие (для типа-2)
|
|
- Отсоедините «минусовой» кабель батареи.
- Снимите консольную коробку.
- Отсоедините разъем лампы подсветки, соленоид блокировки переключения (если имеется) и выключатель повышающей передачи.
- Снимите крепежные болты рычага выбора передачи.
- Отсоедините кабель выбора передачи от зажима удлинителя на рычаге передачи.
|

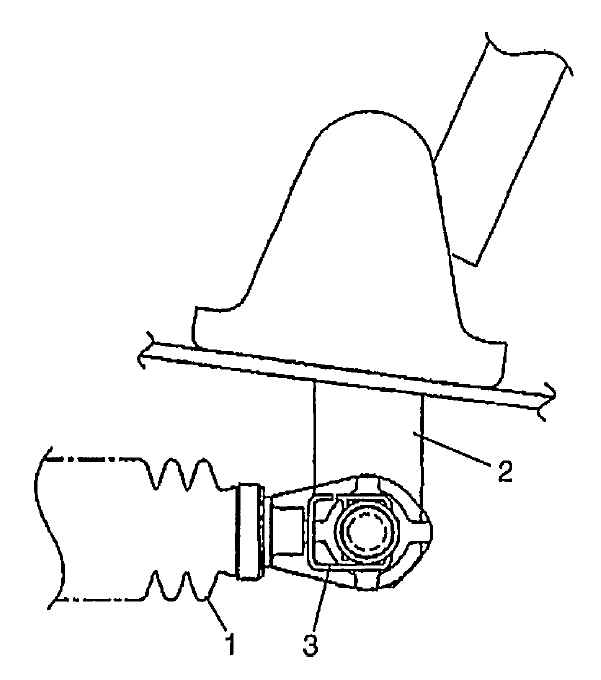

1 — кабель выбора передачи
2 — узел ручного выбора передачи
3 — зажим удлинителя кабеля выбора передачи
|
|
|
Установка (для типа-1)
|

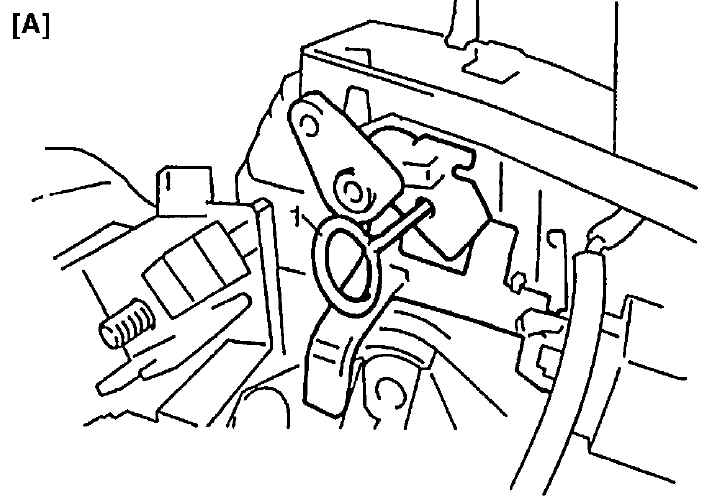

Новый узел рычага выбора передачи типа-1 имеет кулачок блокировки со шпилькой в положении соединения кабеля. Снимите эту шпильку после того, как присоедините кабель блокировки к кулачку блокировки и затяните гайку кабеля.
|
|
1 — шпилька кулачка блокировки (только в новом узле выбора передачи)
|
Для установки выполните процедуру снятия в обратном порядке, обращая внимание на следующее:
|
|
- Соедините конец кабеля блокировки с кулачком, как описано в Разделе Главный кабель блокировки.
- Завершив установку, убедитесь, что система блокировки тормоза (ключа) работает нормально.
|
|
Установка (для типа-2)
Для установки узла ручного выбора передачи выполните процедуру снятия в обратном порядке, обращая внимание на следующие указания:
|
|
- Убедитесь, что зажим кабеля выбора передачи надежно держит кабель выбора передачи на узле ручного выбора передачи.
- Затяните крепежные болты узла ручного выбора передачи до указанного значения момента затяжки. Момент затяжки: крепежные болты узла ручного выбора передачи — 18 Н•м (1.8 кг-м, 13.5 фунтов-фут).
|

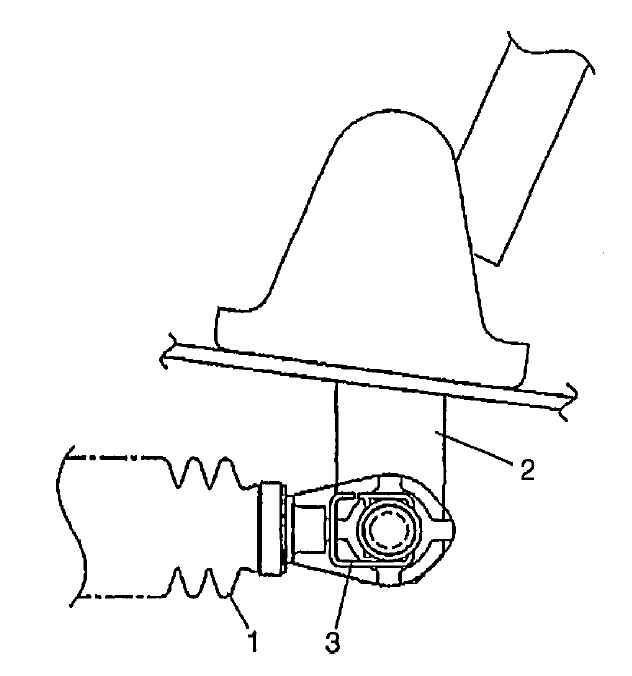

1 — кабель выбора передачи
2 — узел ручного выбора передачи
3 — зажим удлинителя кабеля выбора передачи
|
|
|
Проверка
|

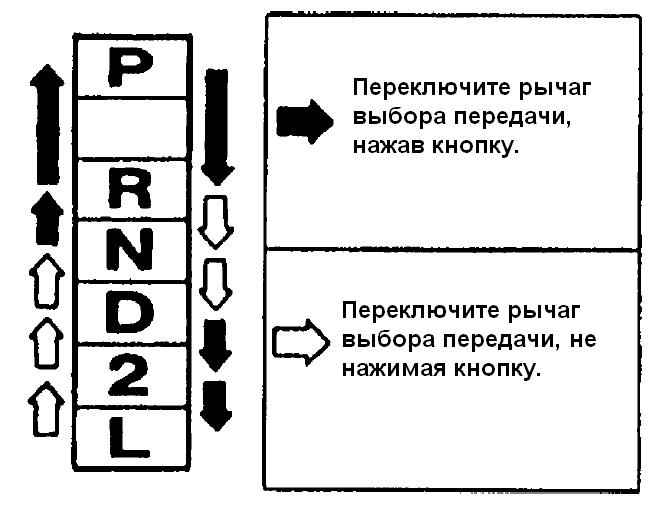

Проверьте рычаг выбора передачи на гладкое и четкое движение, а индикатор положения – на правильность показаний.
|
|
