15.3.5.8. Датчик скорости на выходе автоматической коробки передач

Проверьте датчик скорости на выходе автоматической коробки передач на сопротивление между контактами датчика или сцепки электронного блока управления (РСМ).

Значение сопротивления датчика скорости на выходе автоматической коробки передач: 387 – 473 при 20° C, 68°F.

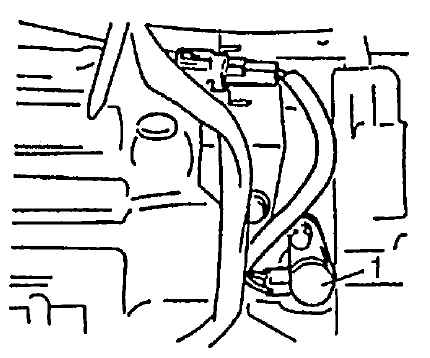

1 — датчик скорости автомобиля (на выходе) автоматической коробки передач
