4.6.12. Снятие, обслуживание и установка масляного насоса

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.
2. Поддомкратьте автомобиль и установите его на подпорки.
3. Снимите защиту картера.
4. Опорожните систему охлаждения.
5. Опустите автомобиль на землю.
6. Снимите радиатор (см. Главу Системы охлаждения, отопления).
7. Снимите V-образный ремень (см. Главу Текущее обслуживание).
8. Снимите переднюю крышку привода ГРМ (см. Раздел Снятие и установка крышек привода ГРМ).
9. Снимите газораспределительную цепь (см. Раздел Снятие и установка газораспределительных цепей).

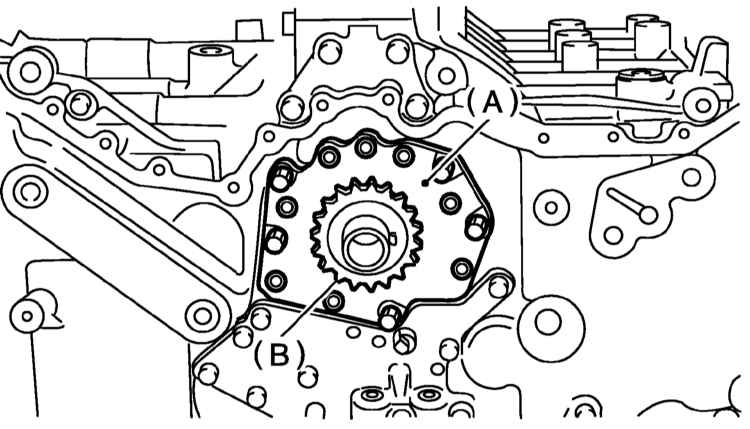

10. Снимите звездочку коленчатого вала и крышку масляного насоса (см. Раздел Снятие и установка звездочки коленчатого вала).

11. Извлеките наружный и внутренний роторы насосной сборки.

ПРОВЕРКА

См. Раздел Снятие, обслуживание и установка масляного насоса.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Окуните оба ротора в ванну с двигательным маслом.
2. Посадите внутренний ротор на цапфу коленчатого вала, а затем установите наружный ротор.

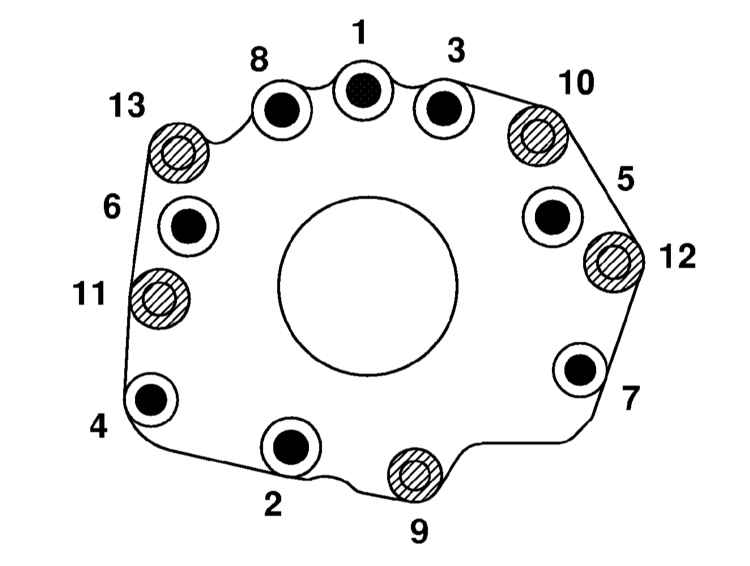

3. Установите крышку масляного насоса и, действуя строго в определенном порядке, затяните болты ее крепления с требуемым усилием (6.4 Нм), - проследите, чтобы все болты были установлены на свои штатные места.

4. Установите звездочку коленчатого вала.
5. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов.
