4.4.13. Проверка и замена цепи привода балансировочных валов и их звёздочек

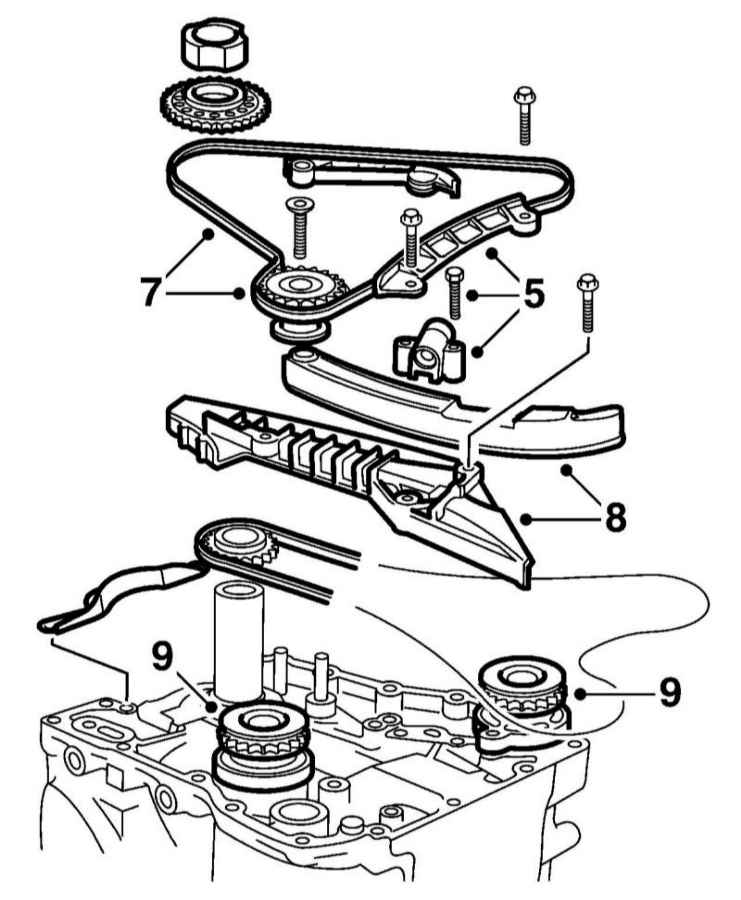

Компоненты установки цепи привода балансировочных валов

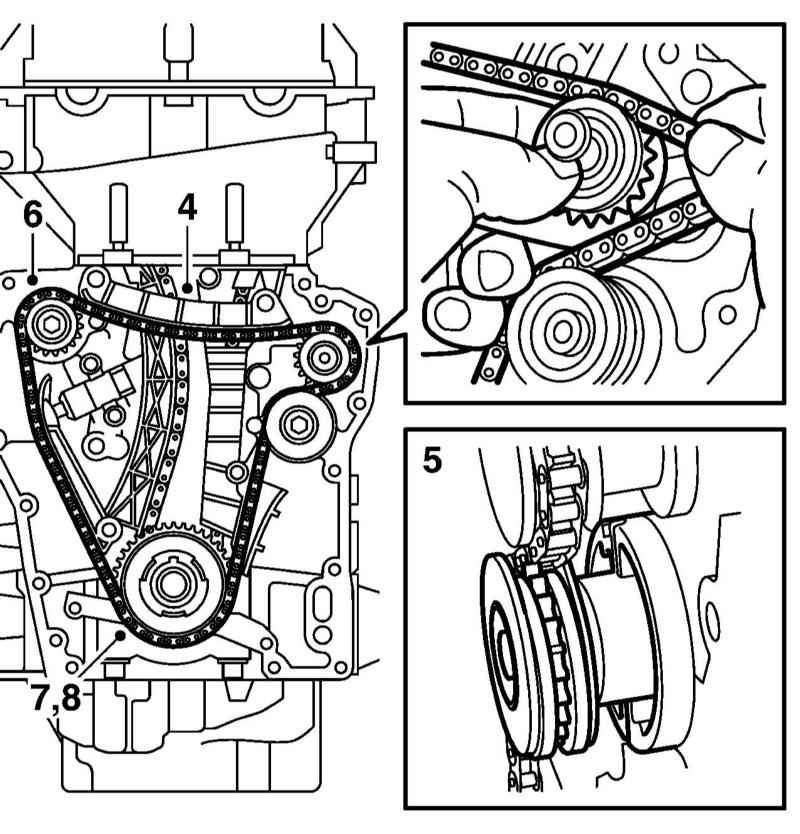

Установка цепи
|
|
|
|
|
|
- Снимите силовой агрегат с автомобиля.
- Установите поршень первого цилиндра в положении ВМТ конца такта сжатия и снимите крышку привода ГРМ (см. Раздел Снятие и установка крышки привода ГРМ).
- Снимите верхнюю направляющую и натяжитель цепи привода балансировочных валов (5 на иллюстрации Компоненты установки цепи привода балансировочных валов).
- Снимите подвижную направляющую.
- Снимите промежуточную звёздочку и цепь (7 на иллюстрации на иллюстрации Компоненты установки цепи привода балансировочных валов).
- Удостоверьтесь, что звёздочки и направляющие находятся в нормальном состоянии. Не забудьте проверить фиксированную направляющую (8 на иллюстрации Компоненты установки цепи привода балансировочных валов), которая является общей для цепи привода ГРМ и цепи привода балансировочных валов. При необходимости замените изношенные компоненты.
- Обратите внимание, что звёздочки балансировочных валов отличаются друг от друга. Снимите звёздочки (9 на иллюстрации Компоненты установки цепи привода балансировочных валов).
- Проверьте, что плунжер натяжителя цепи расположен правильно – если его можно полностью выжать, поверните его на 180 град.
- Поверните плунжер натяжителя цепи на 90 град., вдавите его, и поверните в исходное положение. Зафиксируйте натяжитель в этом положении, вставив, например, скрепку в отверстие, расположенное в верхней части её корпуса.
- Установите натяжитель с подвижной направляющей.
- Установите фиксированную направляющую (4 на иллюстрации Установка цепи).
- Выровняйте метки на балансировочных валах с метками на соответствующих корпусах подшипников (5 на иллюстрации Установка цепи).
- Уложите цепь на звёздочку и протяните её через промежуточную звёздочку.
- Проверьте положение балансировочных валов и отпустите натяжитель. Удостоверьтесь, что плунжер натяжителя имеет небольшой ход.
- Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов.
|
|
|
