Кузовные размеры
|
Если контрольной точкой является отверстие, то измерение производится от его центра.
|

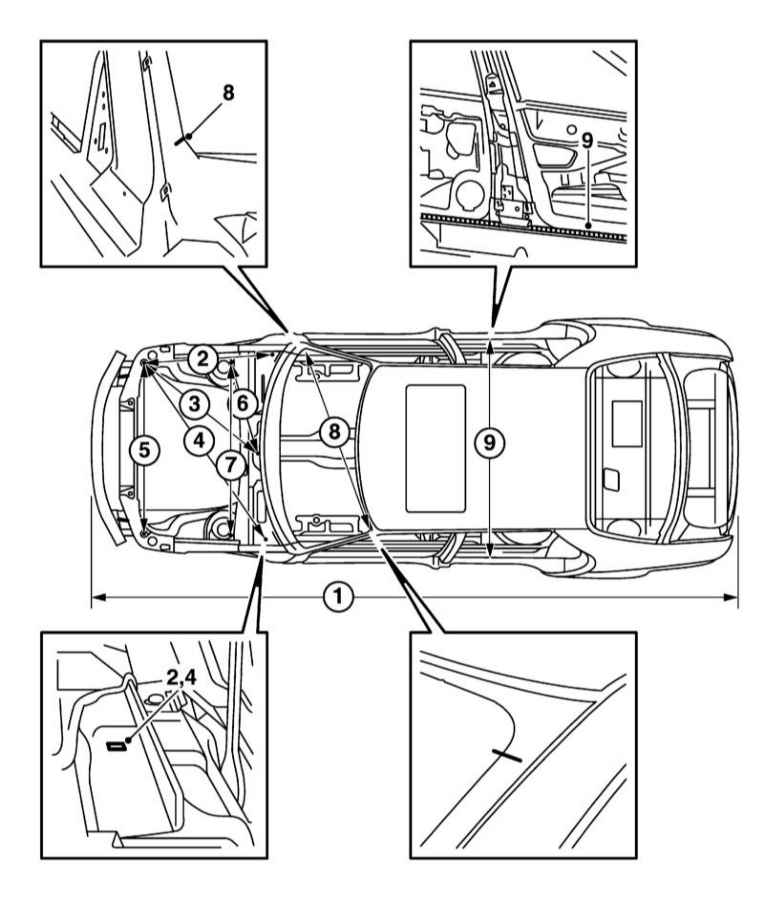

Измерения сверху кузова
| 1
|
4508
|
Полная длина. От балки переднего бампера до кронштейна заднего бампера
|
| 2
|
885 ± 1
|
От отверстия под резиновый буфер до отверстия под пластиковый фиксатор обтекателя ветрового стекла
|
| 3
|
1010 ± 1
|
От отверстия под резиновый буфер до переднего отверстия в кронштейне механизма очистителей ветрового стекла
|
| 4
|
1593 ± 1
|
От отверстия под резиновый буфер до отверстия под пластиковый фиксатор обтекателя ветрового стекла, по диагонали
|
| 5
|
1240 ± 1
|
Между отверстиями под резиновые буферы
|
| 6
|
642 ± 1
|
От наружного заднего отверстия стойки передней подвески до переднего отверстия в кронштейне механизма очистителей ветрового стекла
|
| 7
|
1232 ± 1
|
Между наружными задними отверстиями стоек передней подвески
|
| 8
|
1429 ± 1
|
От нижней до верхней секции стойки A, по диагонали
|
| 9
|
1499 ± 1
|
Между рёбрами уплотнений на пороге
|

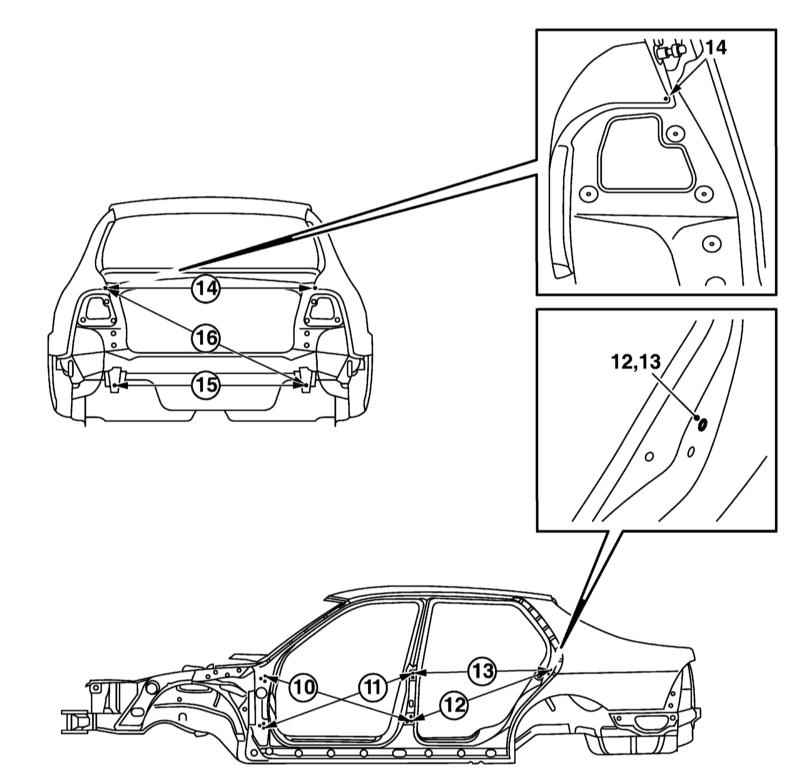

Измерения сзади и сбоку кузова
| 10
|
1102 ± 1
|
От верхнего отверстия передней петли до нижнего отверстия задней петли
|
| 11
|
1146 ± 1
|
От нижнего отверстия передней петли до верхнего отверстия задней петли
|
| 12
|
1006 ± 1
|
От нижнего отверстия задней петли до верхнего отверстия ударника задней двери
|
| 13
|
941 ± 1
|
От верхнего отверстия задней петли до верхнего отверстия ударника задней двери
|
| 14
|
1177 ± 1
|
Между углами задних крыльев
|
| 15
|
1054 ± 1
|
Между нижними отверстиями под бампер
|
| 16
|
1237 ± 1
|
От угла заднего крыла до нижнего отверстия под бампер
|

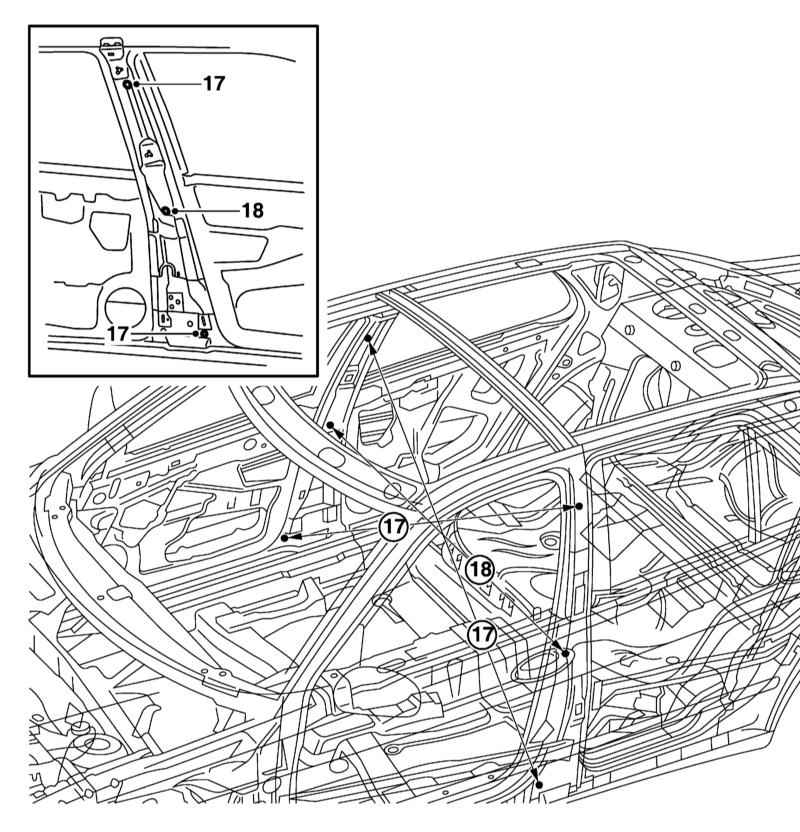

Измерения стойки B
| 17
|
1611 ± 1
|
От вытянутого отверстия под болтом ремня безопасности до большого отверстия в передней части стойки B, под вытянутым отверстием для фиксатора обшивки стойки B
|
| 18
|
1504 ± 1
|
Между отверстиями левого и правого борта
|
Измерения снизу кузова
|
|

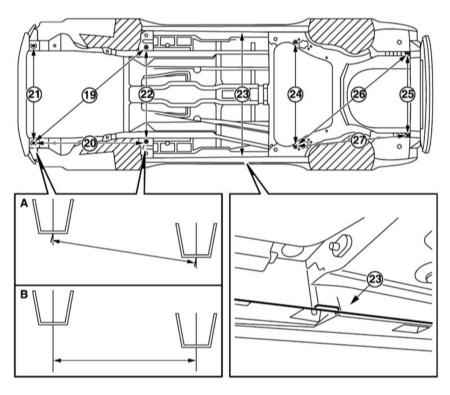

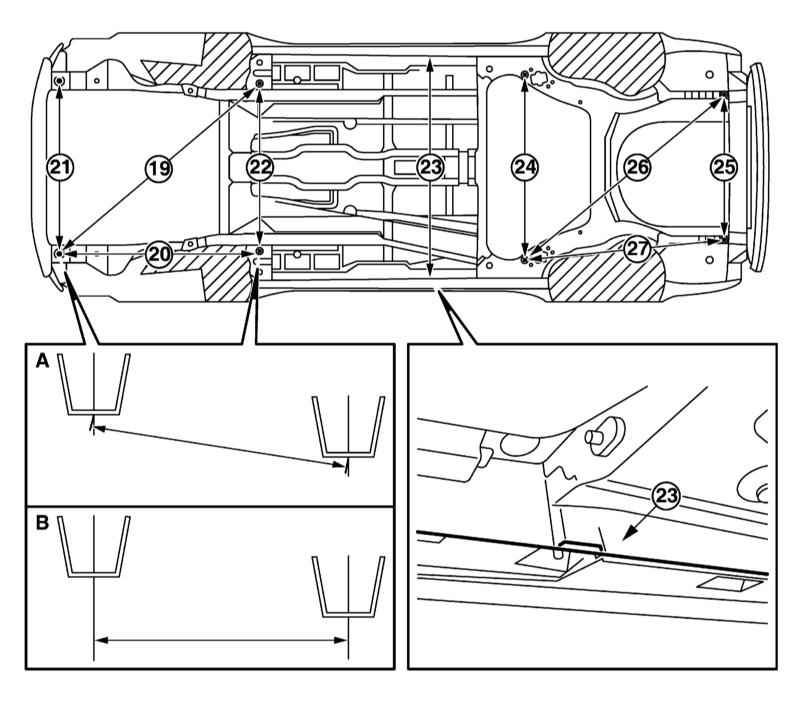

На фрагменте A указан правильный метод измерения размеров 19, 20, 26 и 27, а на фрагменте B – неправильный.
|
| 19
|
1528 ± 1
|
От отверстия в колёсной арке, за зоной деформации до внутреннего отверстия в усилении пола, под диагонали.
|
| 20
|
1171 ± 1
|
От отверстия в колёсной арке, за зоной деформации до внутреннего отверстия в усилении пола.
|
| 21
|
964 ± 1
|
Между отверстиями в колёсных арках, за зонами деформации.
|
| 22
|
1000 ± 1
|
Между внутренними отверстиями в усилении пола.
|
| 23
|
1350 ± 1
|
Между рёбрами под порогами (максимальный размер между запрессовками).
|
| 24
|
1258 ± 1
|
Между отверстиями в подрамнике перед креплениями заднего моста.
|
| 25
|
1053 ± 1
|
Между отверстиями в подрамнике перед зонами деформации.
|
| 26
|
1756 ± 1
|
От отверстия в подрамнике перед креплением заднего моста до отверстия в подрамнике перед зоной деформации, по диагонали.
|
| 27
|
1327 ± 1
|
От отверстия в подрамнике перед креплением заднего моста до отверстия в подрамнике перед зоной деформации.
|

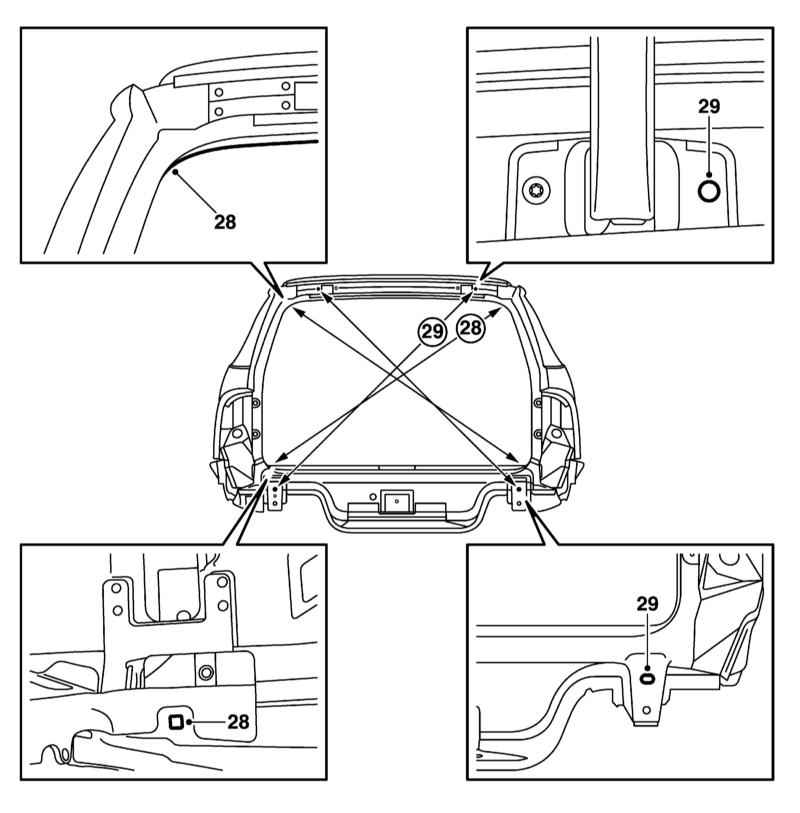

Измерения сзади кузова Универсал
| 28
|
1272 ± 1
|
От квадратного отверстия под фиксатор накладки порога до верхнего округления проёма двери задка, где размер максимальный.
|
| 29
|
1320 ± 1
|
От верхнего отверстия под бампер до наружного отверстия петли двери задка
|
Усилия затягивания резьбовых соединений, Н•м
| Болты крепления передних сидений
|
26
|
| Крепёж замков передних/задних ремней безопасности
|
33/45
|
| Крепёж натяжителей ремней безопасности
|
45
|
|
