10.15. Снятие и установка тросиков ручного тормоза

1. Задние тормозные узлы соединяются с рычагом ручного тормоза двумя тросиками. Каждый тросик может быть снят отдельно следующим образом.
2. Заблокируйте передние колеса, затем поддомкратьте заднюю часть автомобиля и установите ее на осевые подпорки.
3. Чтобы получить доступ к основанию рычага ручного тормоза, отверните крепежные гайки/болты и снимите термоизоляцию выпускной системы.
4. Снимите колодки заднего тормоза как описано в Разделе Замена колодок задних тормозных механизмов.

5. Отсоедините наконечник тросика и выпустите тросик из опорного щита барабанного тормоза (обратитесь к сопроводительной иллюстрации).

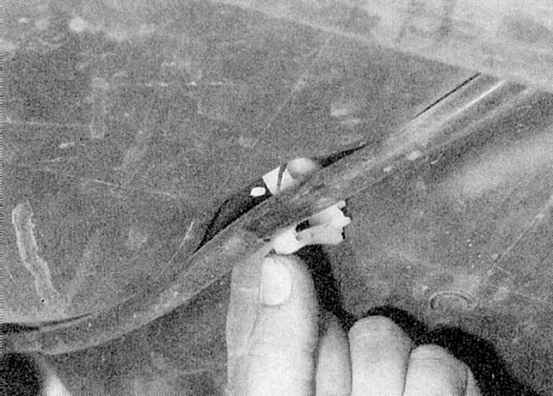

6. Двигаясь вдоль тросика и отмечая его расположение, выпустите его из всех скоб и стяжек (обратитесь к сопроводительной иллюстрации). Отделите передний конец тросика от пластины уравнителя, затем отделите наконечник кожуха тросика от кузова автомобиля и снимите тросик.

1. Производите установку в обратном порядке, пользуясь сделанными при снятии метками. Перед установкой термоизоляции, отрегулируйте длину тросика как описано в Разделе Регулировка ручного тормоза.
