| 1. При наличии снимите колпаки задних колес,
затем ослабьте болты крепления колес. Поднимите заднюю часть автомобиля
и зафиксируйте на подставках. Снимите задние колеса. |
| 2. Полностью освободите ручной тормоз. |

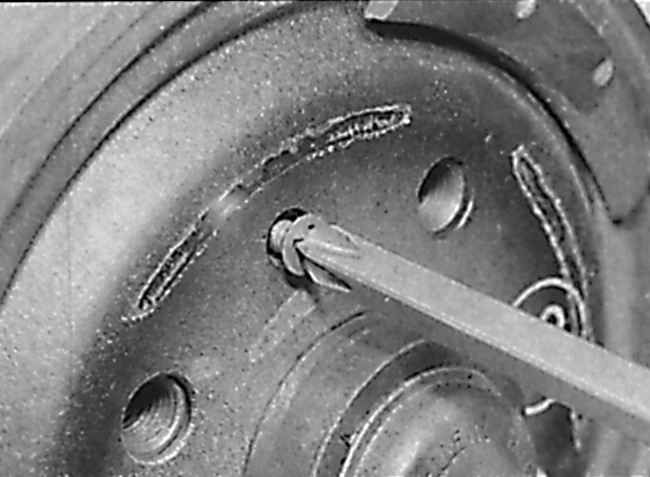

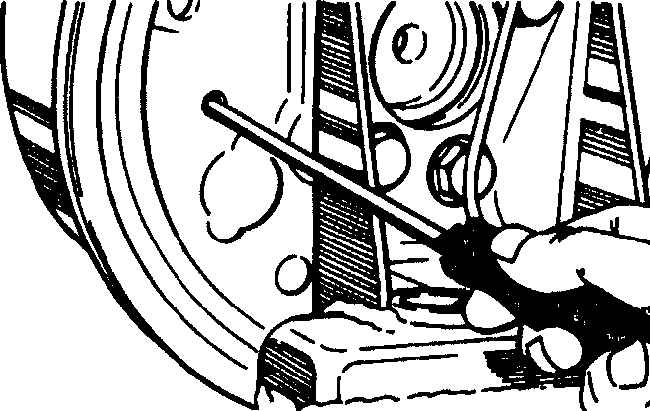

| 3. Вывинтите винт крепления тормозного барабана
и снимите тормозной барабан. Если тормозной барабан удерживается тормозными
колодками, снимите заглушку со смотрового отверстия тормозного щита
и через отверстие переместите рычаг управления ручного тормоза к тормозной
колодке. При этом тормозные колодки отойдут от барабана и барабан
легко снимется. При необходимости ослабьте регулятор троса ручного
тормоза (см. рис. Отвинчивание винта крепления тормозного барабана,
Перемещение рычага ручного тормоза для освобождения тормозного
барабана). |
| 4. Отметьте установочное положение всех элементов
заднего тормоза. |
| 5. Соблюдая осторожность и меры безопасности,
очистите все следы тормозной пыли с тормозного барабана, тормозного
щита и колодок. |

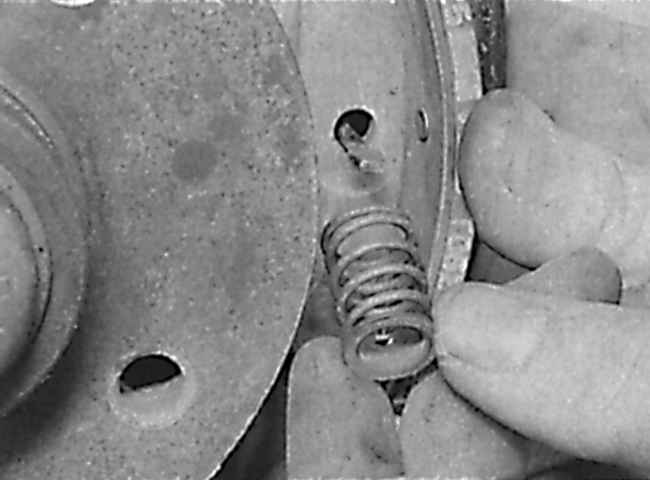

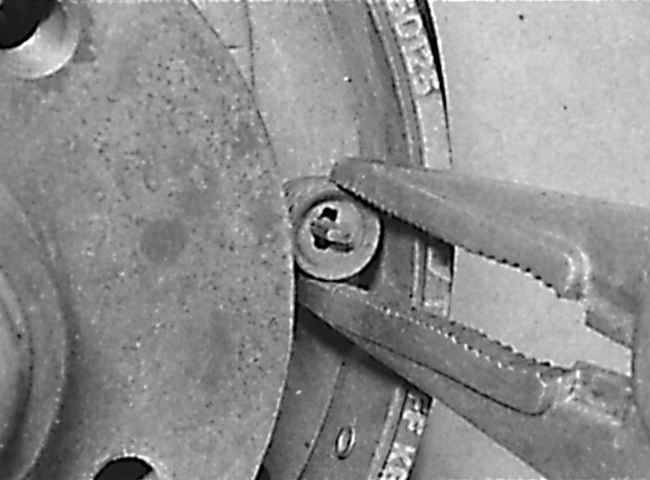

| 6. Используя плоскогубцы, снимите тарелку пружины
фиксации колодки, нажимая тарелку и поворачивая ее на 90°. Снимите
пружину и извлеките штифты фиксатора (см. рис. Снятие тарелки пружины
фиксации тормозной колодки, Снятие пружины фиксации тормозной
колодки). |
| 7. Отсоедините от рычага управления трос ручного
тормоза. |
| 8. Отсоедините от тормозных колодок верхнюю
и нижнюю возвратные пружины и снимите колодки с тормозного щита. При
необходимости снимите тормозные колодки вместе с пружинами и разжимной
планкой. Снимите ступицу. Соблюдайте осторожность, чтобы не повредить
резиновые чехлы рабочего тормозного цилиндра. Перед снятием отметьте
положение возвратных пружин и регулировочной планки. |
| 9. Не снимайте одновременно тормозные колодки
левого и правого заднего колеса, чтобы не перепутать детали тормозных
колодок. |
| 10. Для предотвращения выхода поршней из рабочего
тормозного цилиндра установите на поршни резинку или закрепите их
пружинной скобой. Не нажимайте педаль тормоза при снятом тормозном
барабане. |
