9.16. Задний рабочий тормозной цилиндрСнятие

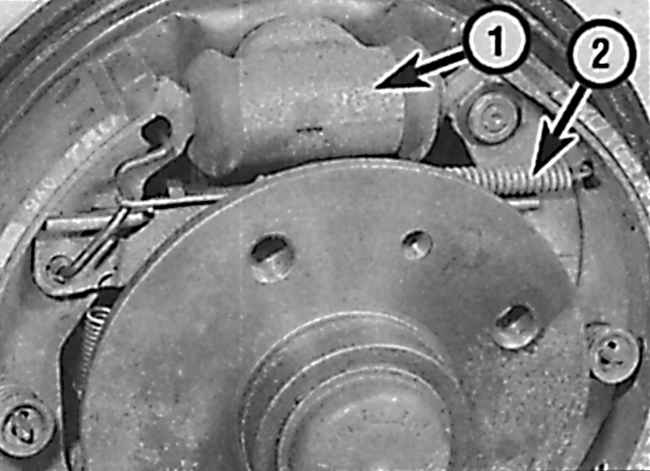

Узел заднего тормоза
|
|
1 – задний рабочий тормозной цилиндр;
2 – верхняя возвратная пружина |

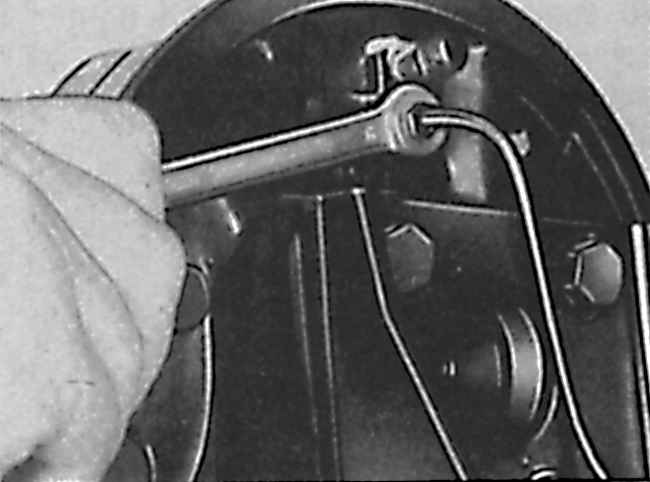

Отвинчивание гайки крепления тормозной трубки к задней части рабочего тормозного
цилиндра
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. При наличии снимите колпак колеса, затем
ослабьте болты крепления заднего колеса. Поднимите заднюю часть автомобиля
и зафиксируйте на подставках. Снимите заднее колесо. |
| 2. Освободите ручной тормоз. |
| 3. Вывинтите винт крепления тормозного барабана
и снимите тормозной барабан. Если тормозной барабан удерживается тормозными
колодками, снимите заглушку с отверстия в тормозном щите и, используя
отвертку, переместите рычаг управления ручного тормоза к тормозной
колодке для того, чтобы тормозные колодки отошли от барабана. При
необходимости ослабьте натяжение троса ручного тормоза. |
| 4. Отметьте расположение и, используя плоскогубцы,
снимите верхнюю возвратную пружину, сжимающую тормозные колодки. Снимите
верхние концы тормозных колодок с поршней рабочего тормозного цилиндра
(см. рис. Узел заднего тормоза). |
| 5. Для уменьшения потерь тормозной жидкости
снимите крышку с пополнительного бачка тормозной системы. Закройте
горловину бачка полиэтиленом и вновь навинтите крышку. Это необходимо
для того, чтобы крышка герметично закрывала пополнительный бачок. |
| 6. Удалите грязь вокруг места подсоединения
тормозной трубки к задней части рабочего тормозного цилиндра. Отвинтите
соединительную гайку. Соблюдая осторожность, извлеките тормозную трубку
из рабочего тормозного цилиндра и закройте ее пробкой (см. рис. Отвинчивание
гайки крепления тормозной трубки к задней части рабочего тормозного
цилиндра). |
| 7. Отвинтите два болта крепления рабочего тормозного
цилиндра к тормозному щиту и, соблюдая осторожность, снимите рабочий
тормозной цилиндр. |
|
Ремонт

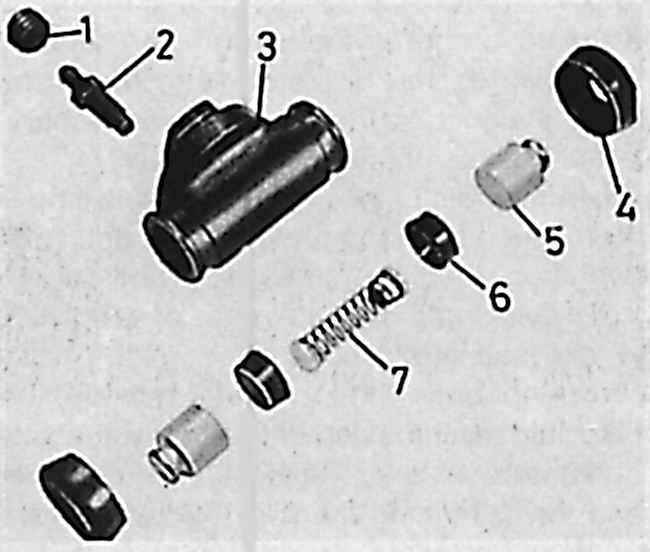

Детали заднего рабочего тормозного цилиндра
|
|
1 – пылезащитный колпачок;
2 – штуцер прокачки;
3 – корпус рабочего тормозного цилиндра;
4 – пылезащитный чехол;
5 – поршень;
6 – уплотнительное кольцо поршня;
7 – пружина |
Варианты рабочего тормозного цилиндра
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Очистите пыль и грязь с рабочего тормозного
цилиндра. |
| 2. Снимите пылезащитные чехлы с каждого конца
тормозного цилиндра. |
| 3. Извлеките оба поршня с уплотнительны ми
кольцами из тормозного цилиндра. Поршни обычно выталкиваются давлением
пружины. В противном случае выдавите поршни, подавая сжатый воздух
под низким давлением в отверстие для подачи тормозной жидкости. |
| 4. Проверьте состояние поршней и тормозного
цилиндра на износ, коррозию и другие дефекты. При наличии дефектов
замените рабочий тормозной цилиндр в сборе. Имейте в виду, что тормозной
цилиндр, устанавливавшийся на более ранние модели можно заменить тормозным
цилиндром, который устанавливается на более поздние модели. |
| 5. Замените уплотнительные кольца независимо
от их состояния. На моделях с 1992 года устанавливаются L-образные
уплотнительные кольца поршня (см. рис. Детали заднего рабочего
тормозного цилиндра, Варианты рабочего тормозного цилиндр).
Имейте в виду, что ремонтный комплект деталей тормозного цилиндра
раннего типа не совместим с деталями модифицированного тормозного
цилиндра. |
| 6. Смажьте уплотнительные кольца поршня чистой
тормозной жидкостью и установите их в цилиндры, вставив между ними
пружину. |
| 7. Окуните поршни в чистую тормозную жидкость
и установите их в рабочий тормозной цилиндр. |
| 8. Установите пылезащитные чехлы. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите рабочий тормозной цилиндр на
тормозной щит и закрепите болтами. |
| 2. Подсоедините тормозную трубку к рабочему
тормозному цилиндру и закрепите соединительной гайкой. |
| 3. Установите тормозные колодки на поршни тормозного
цилиндра и установите верхнюю возвратную пружину. |
| 4. Установите тормозной барабан и закрепите
его винтом. При необходимости, вращая колесо регулировочной планки,
отведите тормозные колодки от барабана. |
| 5. Снимите полиэтилен с заливной горловины
пополнительного бачка тормозной системы и прокачайте соответствующий
тормозной контур. |
| 6. Отрегулируйте зазор между тормозными колодками
и барабаном, для чего несколько раз нажмите на педаль тормоза. При
нажатии педали при нормальной работе регулировочной планки должны
быть слышны щелчки, издаваемые регулировочной планкой. |
| 7. Установите колесо и опустите автомобиль на
землю. Затяните болты крепления колеса требуемым моментом. |
|
|
