9.25. Реле ABS (только система ABS-2Е)

РЕЛЕ ЭЛЕКТРОМАГНИТНОГО БЛОКА И ДВИГАТЕЛЯ НАСОСА

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Реле электромагнитного блока и двигателя насоса установлены на гидравлическом модуляторе.

2. Снимите провод массы с аккумулятора.

3. Вывинтите винт и снимите пластиковую крышку гидравлического модулятора.

4. Снимите реле. Меньшее реле – это реле электромагнитного блока, а большее – это реле двигателя насоса.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.

2. Проверьте, что контрольная лампа ABS гаснет после запуска двигателя.

ПОМЕХОЗАЩИТНОЕ РЕЛЕ

Снятие

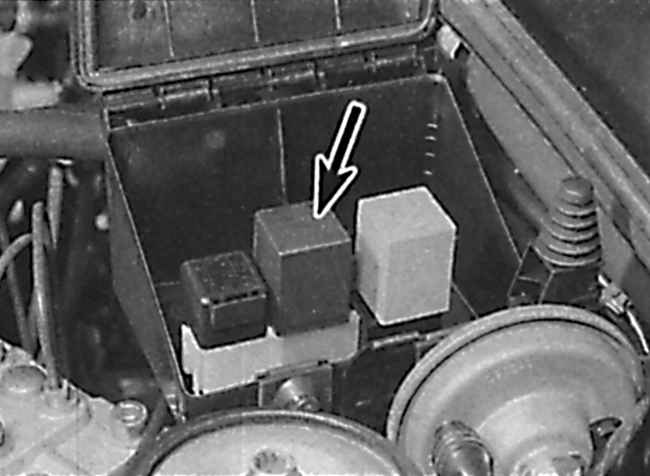

Расположение помехозащитного реле системы ABS

Помехозащитное реле установлено в блоке реле, который расположен в левой задней части моторного отсека.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. Снимите крышку с блока реле и извлеките помехозащитное реле (см. рисунок).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.
