9.9. Суппорт переднего тормоза
Предупреждение
 При установке необходимо
использовать новые уплотнительные шайбы под соединительный болт тормозного шланга.
МОДЕЛИ СО СПЛОШНЫМИ ДИСКАМИ
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. При наличии снимите колпаки колеса, затем
ослабьте болты крепления передних колес. Затяните ручной тормоз, затем
поднимите переднюю часть автомобиля и зафиксируйте на подставках.
Снимите колесо. |
| 2. Снимите тормозные колодки. |
| 3. Для уменьшения потерь тормозной жидкости
снимите крышку с пополнительного бачка тормозной системы, закройте
горловину бачка полиэтиленом и вновь навинтите крышку. Это необходимо
для того, чтобы крышка герметично закрывала пополнительный бачок.
Альтернативно, используя зажим, пережмите тормозной шланг, идущий
к суппорту. |
| 4. Очистите область вокруг соединительной муфты
тормозного шланга и суппорта. Отвинтите соединительный болт, крепящий
тормозной шланг к задней части суппорта и отсоедините от суппорта
шланг. Снимите с соединительного болта две уплотнительные шайбы. Закройте
отверстие в суппорте и в тормозном шланге подходящими пробками. |
| 5. Используя лезвие отвертки как рычаг, снимите
пылезащитные колпачки с двух болтов крепления держателя суппорта.
Отвинтите болты и снимите суппорт с поворотного кулака. |
|
Ремонт

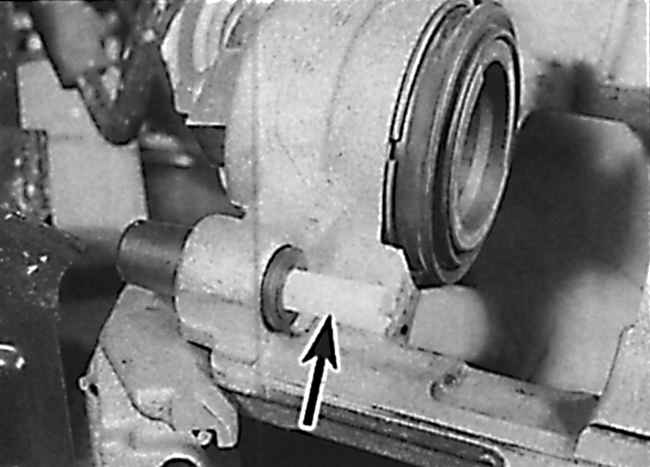

Извлечение пластиковой втулки из резинового защитного чехла

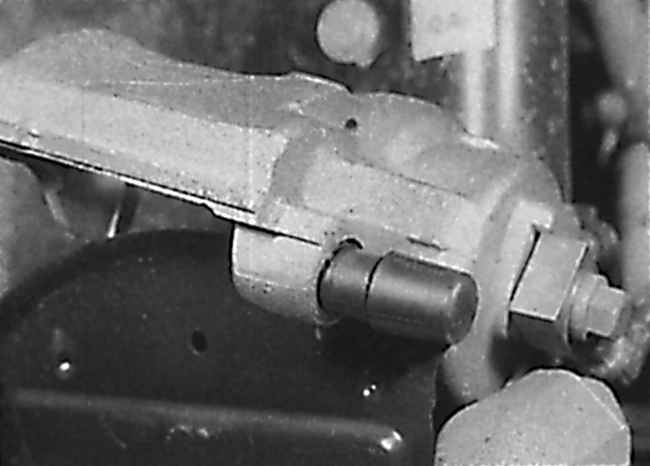

Расположение резинового защитного чехла установочного штифта на суппорте
на моделях со сплошными тормозными дисками
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Соблюдая осторожность и меры безопасности,
очистите суппорт от тормозной пыли и грязи. |
| 2. Закрепите держатель суппорта в тисках с
мягкими губками и снимите суппорт с держателя суппорта, для чего нажмите
на лицевую сторону суппорта вниз и снимите его с установочных штифтов.
Отметьте ориентацию и снимите с держателя суппорта направляющие пружины. |
| 3. Используя лезвие отвертки как рычаг, снимите
скобу крепления пылезащитного чехла поршня суппорта, затем, соблюдая
осторожность, таким же образом снимите пылезащитный чехол. |
| 4. Извлеките поршень из суппорта, для чего можно
использовать воздух под низким давлением, подаваемый в тормозной цилиндр
через отверстие для подсоединения тормозного шланга. При этом вместо
тормозных колодок установите деревянный брусок. |
| 5. Снимите деревянный брусок и, соблюдая осторожность,
извлеките поршень. |
| Используя деревянный или пластиковый инструмент, извлеките
уплотнительное кольцо из канавки в отверстии суппорта. |
| 6. Проверьте состояние всех деталей суппорта
и замените изношенные или поврежденные детали. Проверьте состояние
направляющих пальцев. |
| 7. Особое внимание обратите на цилиндр и поршень.
При наличии царапин, рисок, износа или точечной коррозии необходимо
заменить поршень и цилиндр, а это означает, что необходимо заменить
суппорт в сборе. Независимо от состояния, замените все резиновые уплотнения. |
| 8. Промойте все детали в метиловом спирте или
чистой тормозной жидкости и протрите их. Для прочистки трубок и отверстий
используйте сжатый воздух. |
| 9. Установите уплотнительное кольцо в отверстие
суппорта. |
| 10. Окуните поршень в тормозную жидкость и нанесите
тонкий слой тормозной жидкости на отверстие для поршня в суппорте.
Установите пылезащитный чехол на поршень таким образом, чтобы внутренний
диаметр чехла вошел в канавку поршня. |
| 11. Вставьте поршень в суппорт и одновременно
вставьте наружную кромку пылезащитного чехла в суппорт до ее фиксации.
Установите скобу крепления пылезащитного чехла. |
| 12. Проверьте легкость перемещения поршня в
суппорте. |
| При необходимости замените резиновый чехол установочного
штифта в корпусе суппорта. Извлеките из штифта пластиковую втулку,
затем, соблюдая осторожность, сожмите резиновый защитный чехол и извлеките
его из отверстия в корпусе суппорта (см. рис. Извлечение пластиковой
втулки из резинового защитного чехла, Расположение резинового
защитного чехла установочного штифта на суппорте на моделях со сплошными
тормозными дисками). |
| 13. В последовательности, обратной снятию установите
новые резиновые защитные чехлы. |
| 14. Закрепите держатель суппорта в тисках с
мягкими губками и установите направляющие пружины в том же положении,
в котором они находились перед снятием. |
| 15. Установите суппорт на установочные штифты
держателя суппорта. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите держатель суппорта на поворотный
кулак и закрепите болтами, затянув их требуемым моментом. Установите
на болты пылезащитные колпачки. |
| 2. Подсоедините к суппорту тормозной шланг
и закрепите его соединительным болтом с новыми уплотнительными шайбами. |
| 3. Установите тормозные диски. |
| 4. Снимите полиэтилен с заливной горловины пополнительного
бачка и прокачайте соответствующий тормозной контур. |
| 5. Установите колесо и опустите автомобиль
на землю. Затяните болты крепления колеса требуемым моментом. |
|
МОДЕЛИ С ВЕНТИЛИРУЕМЫМИ ДИСКАМИ
Снятие

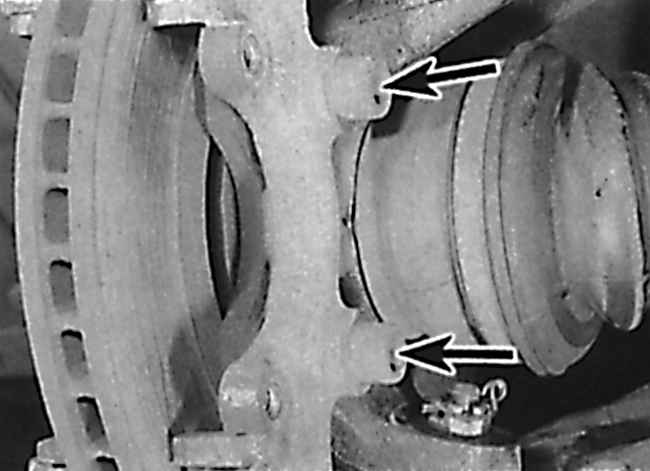

Расположение болтов крепления держателя суппорта к поворотному кулаку на
моделях с вентилируемыми тормозными дисками
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. При наличии снимите колпаки колеса, затем
ослабьте болты крепления передних колес. Затяните ручной тормоз, затем
поднимите переднюю часть автомобиля и зафиксируйте на подставках.
Снимите колесо. |
| 2. Снимите тормозные колодки. |
| 3. Для уменьшения потерь тормозной жидкости
снимите крышку с пополнительного бачка тормозной системы, закройте
горловину бачка полиэтиленом и вновь навинтите крышку. Это необходимо
для того, чтобы крышка герметично закрывала пополнительный бачок.
Альтернативно, используя зажим, пережмите тормозной шланг, идущий
к суппорту. |
| 4. Очистите область вокруг соединительной муфты
тормозного шланга и суппорта. Отвинтите соединительный болт, крепящий
тормозной шланг к задней части суппорта и отсоедините от суппорта
шланг. Снимите с соединительного болта две уплотнительные шайбы. Закройте
отверстие в суппорте и в тормозном шланге подходящими пробками. |
| 5. Снимите суппорт. |
| При необходимости отвинтите два болта и снимите держатель
суппорта с поворотного кулака (см. рис. Расположение болтов крепления
держателя суппорта к поворотному кулаку на моделях с вентилируе мыми
тормозными дисками). |
|
Ремонт
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Соблюдая осторожность, очистите суппорт
от тормозной пыли и грязи. |
| 2. Используя лезвие отвертки как рычаг, и соблюдая
осторожность, снимите пылезащитный чехол с поршня и суппорта. |
| 3. Извлеките поршень из суппорта, для чего
можно использовать воздух под низким давлением, подаваемый в тормозной
цилиндр через отверстие для подсоединения тормозного шланга. При этом
вместо тормозных колодок установите деревянный брусок. |
| 4. Снимите деревянный брусок и, соблюдая осторожность,
извлеките поршень. |
| 5. Используя деревянный или пластиковый инструмент,
извлеките уплотнительное кольцо из канавки в отверстии суппорта. |
| 6. Проверьте состояние всех деталей суппорта
и замените изношенные или поврежденные детали. Проверьте состояние
направляющих пальцев. |
| 7. Особое внимание обратите на цилиндр и поршень.
При наличии царапин, рисок, износа или точечной коррозии необходимо
заменить поршень и цилиндр, а это означает, что необходимо заменить
суппорт в сборе. Независимо от состояния, замените все резиновые уплотнения. |
| 8. Промойте все детали в метиловом спирте или
чистой тормозной жидкости и протрите их. Для прочистки трубок и отверстий
используйте сжатый воздух. |
| 9. Установите уплотнительное кольцо в отверстие
суппорта. |
| 10. Окуните поршень в тормозную жидкость и нанесите
тонкий слой тормозной жидкости на отверстие для поршня в суппорте.
Установите пылезащитный чехол на поршень таким образом, чтобы внутренний
диаметр чехла вошел в канавку поршня. |
| 11. Вставьте поршень в суппорт и одновременно
вставьте наружную кромку пылезащитного чехла в суппорт до ее фиксации.
Установите скобу крепления пылезащитного чехла. |
| 12. Проверьте, что выемки в поршне расположены
горизонтально. При необходимости поверните поршень в требуемое положение. |
| 13. Проверьте легкость перемещения поршня в
суппорте. |
| 14. При необходимости замените резиновый чехол
установочного штифта в корпусе суппорта. Извлеките из штифта пластиковую
втулку, затем, соблюдая осторожность, сожмите резиновый защитный чехол
и извлеките его из отверстия в корпусе суппорта. |
| 15. В последовательности, обратной снятию установите
новые резиновые защитные чехлы. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите держатель суппорта на поворотный
кулак и закрепите болтами, затянув их требуемым моментом. Установите
на болты пылезащитные колпачки. |
| 2. Подсоедините к суппорту тормозной шланг
и закрепите его соединительным болтом с новыми уплотнительными шайбами. |
| 3. Установите тормозные диски. |
| 4. Снимите полиэтилен с заливной горловины пополнительного
бачка и прокачайте соответствующий тормозной контур. |
| 5. Установите колесо и опустите автомобиль
на землю. Затяните болты крепления колеса требуемым моментом. |
|
|
