12.9. Выключатели на панели приборов

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ

Снятие

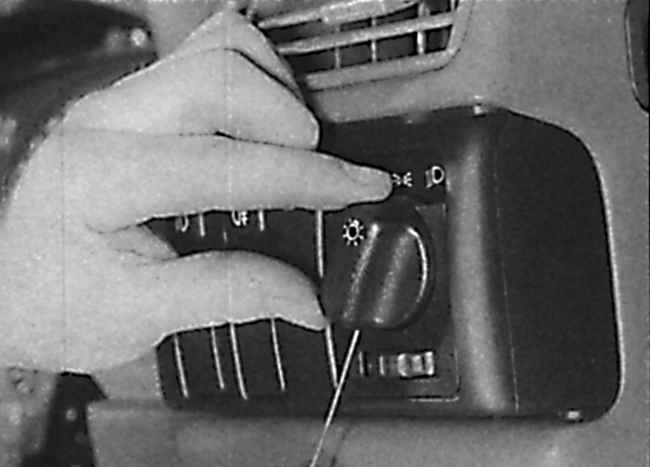

Использование тонкого стального стержня для освобождения фиксатора ручки переключателя освещения

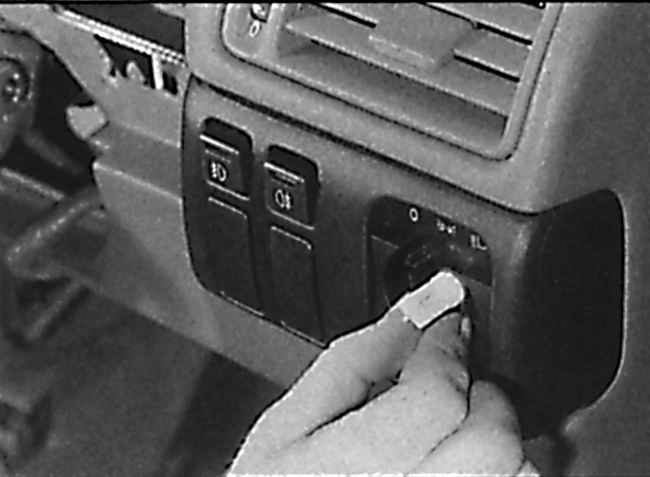

Нажатие фиксаторов, крепящих переключатель освещения

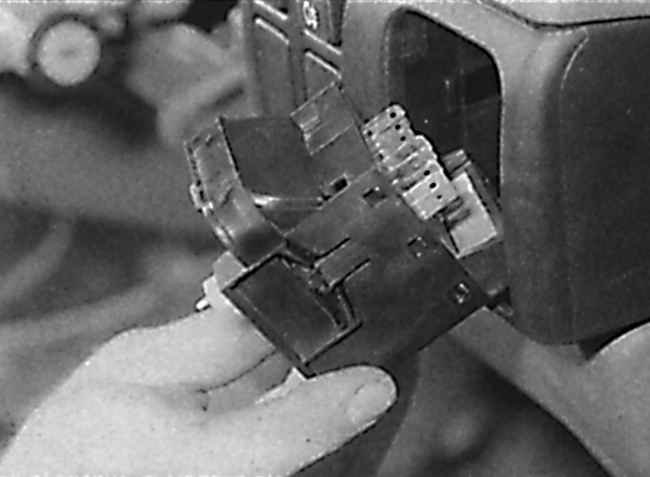

Извлечение переключателя освещения из панели приборов

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поверните переключатель в положение ближнего света, затем маленькой отверткой или стальным стержнем через отверстие в основании ручки переключателя освободите фиксатор и снимите ручку с переключателя (см. рис. Использование тонкого стального стержня для освобождения фиксатора ручки переключателя освещения).

2. Нажмите на фиксаторы переключателя и извлеките переключатель из панели, затем отсоедините от него электрический разъем (см. рис. Нажатие фиксаторов, крепящих переключатель освещения, Извлечение переключателя освещения из панели приборов).

3. Если переключатель освещения неисправен, замените его, так как ремонт переключателя не предусмотрен.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.

КНОПОЧНЫЕ ПЕРЕКЛЮЧАТЕЛИ

Снятие

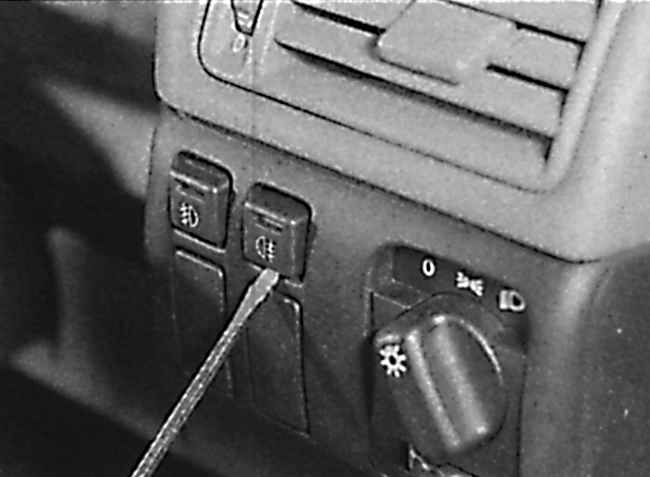

Снятие переключателя с панели приборов

ПОРЯДОК ВЫПОЛНЕНИЯ

1. В первую очередь, проверьте, имеется ли маленькое отверстие в панели приборов под кнопкой переключателя. Вставьте в отверстие тонкую отвертку или стальной стержень и освободите фиксирующую пружину переключателя, нажимая ее вверх и извлеките переключателя из панели приборов и отсоедините от него электричес кий разъем. При отсутствии отверстия под переключателем, используя лезвие отвертки как рычаг, за нижний край извлеките переключатель из панели приборов и отсоедините от него электрический разъем (см. рис. Снятие переключателя с панели приборов).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.

КОРРЕКТОР СВЕТА ФАР

Корректор света фар снимается таким же образом, как и кнопочные переключатели.

ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СВЕТОВОЙ СИГНАЛИЗАЦИИ

Снятие

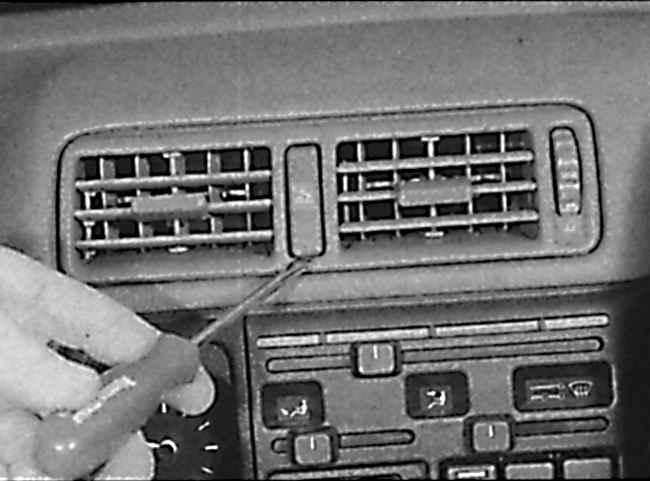

Использование отвертки для снятия кнопки с выключателя аварийной световой сигнализации

Снятие выключателя аварийной световой сигнализации с панели приборов

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Используя лезвие отвертки и соблюдая осторожность, снимите с выключателя кнопку (см. рис. Использование отвертки для снятия кнопки с выключателя аварийной световой сигнализации).

2. Используя лезвие отвертки как рычаг, снимите центральные сопла вентиляции.

3. Используя лезвие отвертки как рычаг, снимите выключатель с панели приборов и отсоедините от него электрический разъем (см. рис. Снятие выключателя аварийной световой сигнализации с панели приборов).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.

ПЕРЕКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА ОТОПИТЕЛЯ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите панель управления отопителем.

2. Отсоедините электрический разъем от выключателя.

3. Используя лезвие отвертки как рычаг, с задней части панели управления отопителем снимите переключатель вентилятора отопителя.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.
