12.48. Элементы центральной блокировки дверей

Снимите провод массы с аккумулятора.

БЛОК УПРАВЛЕНИЯ

Снятие

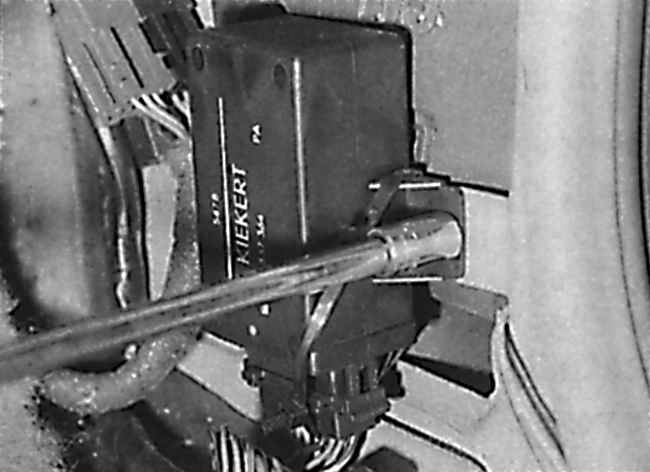

Отвинчивание гайки крепления блока управления центральной блокировкой дверей

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Блок управления расположен в углублении для ног водителя.

2. Снимите панель отделки в углублении для ног водителя.

3. Отвинтите две гайки и снимите блок управления (см. рис. Отвинчивание гайки крепления блока управления центральной блокировкой дверей).

4. Освободите фиксатор разъема и отсоедините электрический разъем от блока управления.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.

ПЕРЕКЛЮЧАТЕЛЬ

Снятие

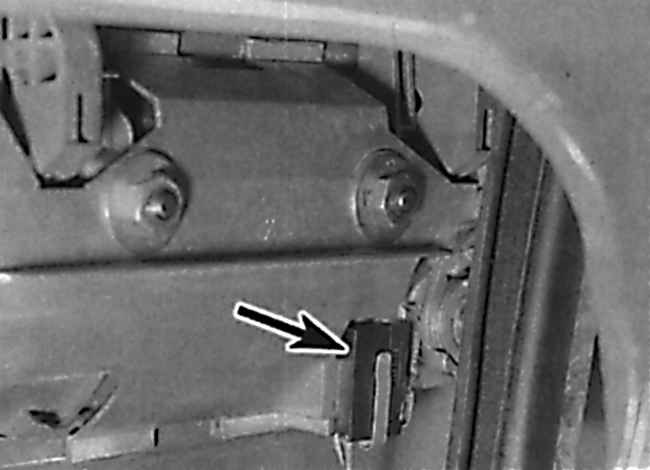

Расположение микровыключателя центральной блокировки дверей

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Переключатель представляет собой микровыключатель, который расположен в двери в задней части наружной ручки.

2. Снимите обивку двери.

3. Снимите защитную пленку для доступа к наружной ручке открытия двери.

4. Отсоедините микровыключатель от задней части наружной ручки открытия двери и отсоедините электрический разъем проводов микровыключателя от жгута проводов двери, затем извлеките микровыклю чатель из двери (см. рис. Расположение микровыключателя центральной блокировки дверей).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.

ЭЛЕКТРОДВИГАТЕЛЬ, УПРАВЛЯЮЩИЙ ЗАМКОМ ДВЕРИ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите замок двери.

2. Отсоедините тягу замка от электродви гателя.

3. Отвинтите два винта и снимите электродвигатель с замка двери.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.

ЭЛЕКТРОДВИГАТЕЛЬ ЗАМКА ЗАДНЕЙ ДВЕРИ / БАГАЖНИКА

Снятие

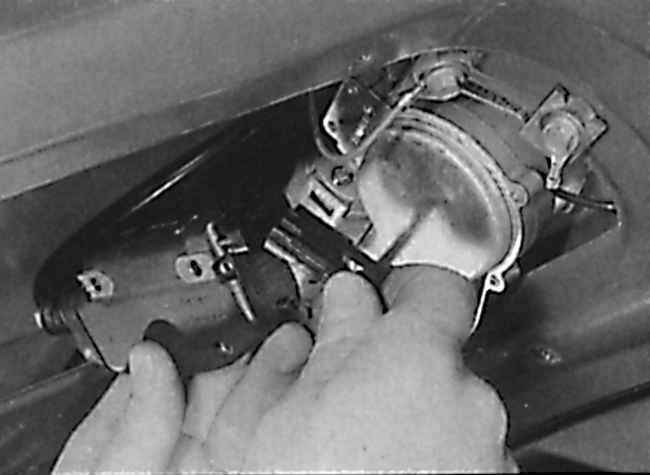

Отсоединение электрического разъема от электродвигателя замка задней двери на модели Хэтчбек

ПОРЯДОК ВЫПОЛНЕНИЯ

1. На моделях Хэтчбек отвинтите винты и снимите обивку задней двери.

2. Отвинтите два винта и, перемещая электродвигатель, отсоедините тягу замка.

3. Извлеките электродвигатель и отсоедините от него электрический разъем (см. рис. Отсоединение электрического разъема от электродвигателя замка задней двери на модели Хэтчбек).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.

ЭЛЕКТРОДВИГАТЕЛЬ ЗАМКА ОТКИДНОЙ СТВОРКИ ТОПЛИВНОЗАЛИВНОЙ ГОРЛОВИНЫ ТОПЛИВНОГО БАКА

Снятие

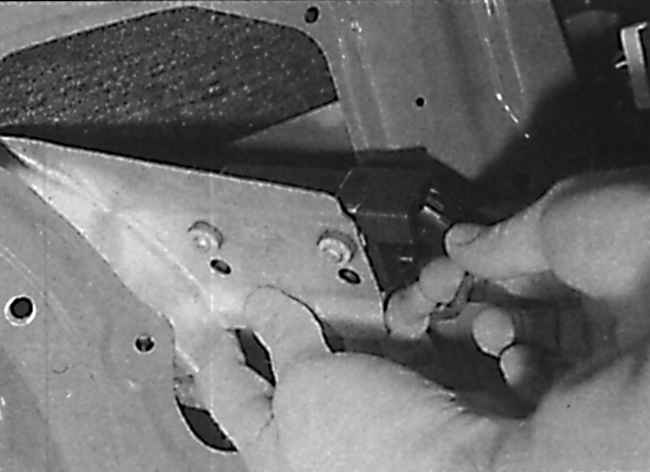

Отсоединение электрического разъема от электродвигателя замка откидной створки топливона ливной горловины топливного бака на моделях Хэтчбек

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите правую заднюю панель отделки багажного отделения.

2. Отсоедините электрический разъем от задней части электродвигателя (см. рис. Отсоединение электрического разъема от электродвигателя замка откидной створки топливона ливной горловины топливного бака на моделях Хэтчбек).

3. Отвинтите два винта, крепящие электродвигатель к кронштейну, затем, перемещая электродвигатель, отсоедините тягу замка. Извлеките электродвигатель.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.
