12.21. Элементы комбинации приборов

Снимите комбинацию приборов.

КОНТРОЛЬНЫЕ ЛАМПЫ И ЛАМПЫ ОСВЕЩЕНИЯ КОМБИНАЦИИ ПРИБОРОВ

Снятие

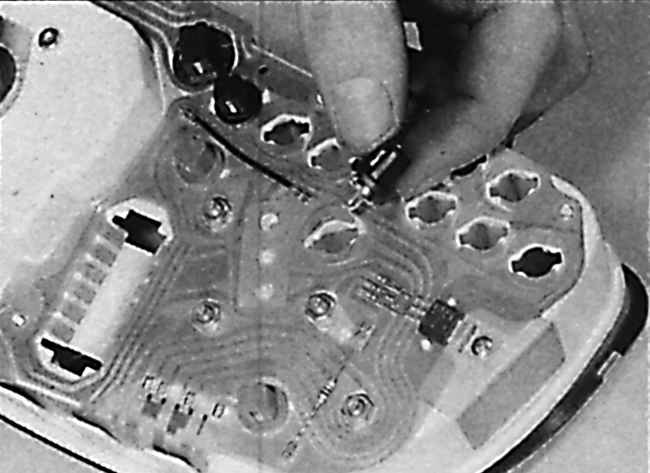

Снятие лампочки с патроном с комбинации приборов

ПОРЯДОК ВЫПОЛНЕНИЯ
1. С обратной стороны комбинации приборов поверните патрон соответствующей лампы по часовой стрелки и извлеките его с печатной платы (см. рис. Снятие лампочки с патроном с комбинации приборов).
2. Лампы вмонтированы в патрон, и замену их необходимо производить как блок.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию.

СТАБИЛИЗАТОР НАПРЯЖЕНИЯ

Снятие

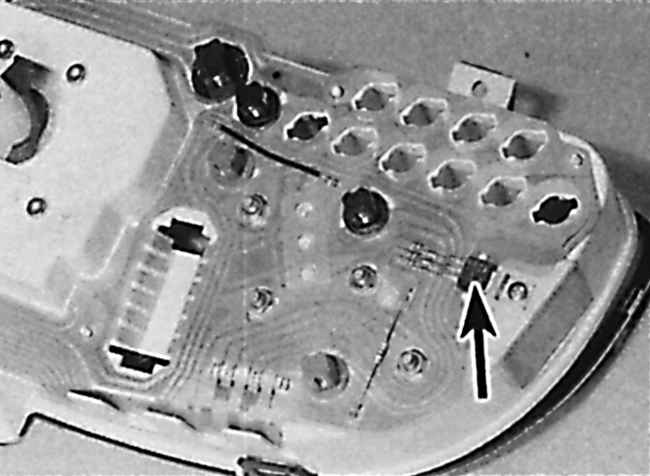

Расположение стабилизатора напряжения на печатной плате комбинации приборов

ПОРЯДОК ВЫПОЛНЕНИЯ
1. С обратной стороны комбинации приборов отвинтите винт и снимите стабилиза тор напряжения с контактов печатной платы (см. рис. Расположение стабилизатора напряжения на печатной плате комбинации приборов).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию.

УКАЗАТЕЛИ ТОПЛИВА И ТЕМПЕРАТУРЫ - МОДЕЛИ НИЗКОЙ СЕРИИ

Снятие

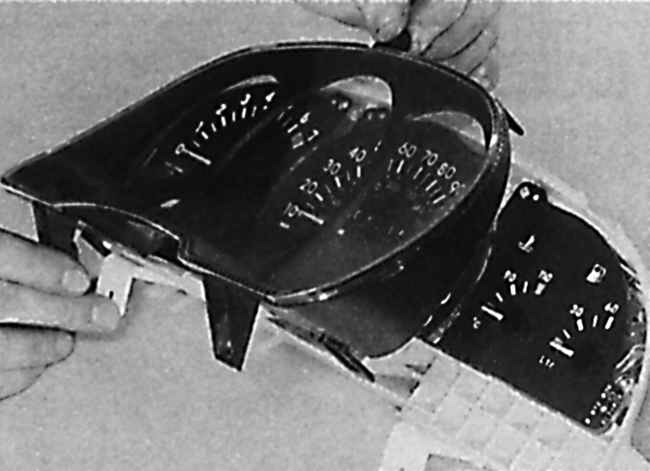

Снятие переднего обрамления комбинации приборов

ПОРЯДОК ВЫПОЛНЕНИЯ
1. С передней стороны комбинации приборов снимите кнопку обнуления суточного счетчика.
2. В верхней части комбинации приборов освободите два фиксатора и снимите переднее обрамление комбинации приборов (см. рис. Снятие переднего обрамления комбинации приборов).
3. Отвинтите две гайки и извлеките соответствующий указатель из комбинации приборов.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию.

УКАЗАТЕЛИ ТОПЛИВА И ТЕМПЕРАТУРЫ - МОДЕЛИ ВЫСОКОЙ СЕРИИ

Снятие и установка указателей топлива и температуры производится таким же образом, как и на моделях низкой серии, за исключением того, что указатели крепятся четырьмя гайками.

ТАХОМЕТР

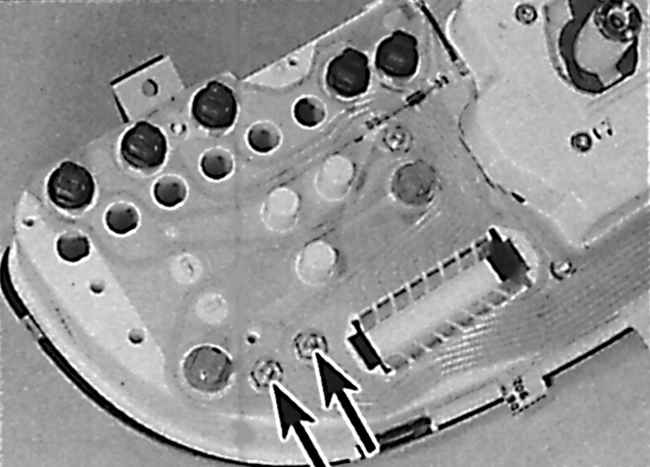

Расположение гаек крепления тахометра

Снятие и установка тахометра производится таким же образом, как и указателей топлива и температуры, за исключением того, что тахометр крепится тремя гайками (см. рис. Расположение гаек крепления тахометра).

СПИДОМЕТР

Снятие

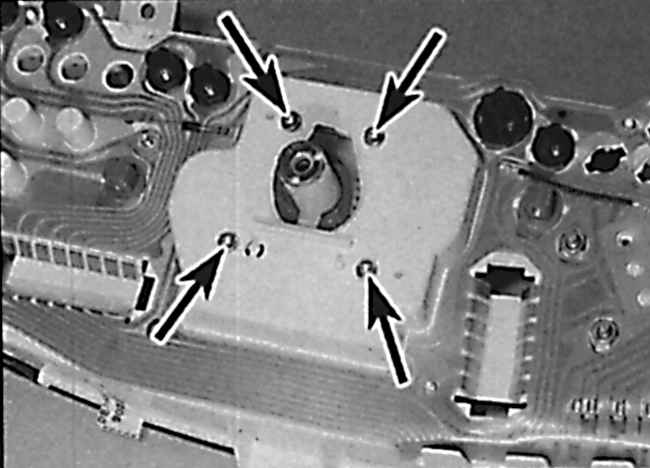

Расположение винтов крепления спидометра

ПОРЯДОК ВЫПОЛНЕНИЯ
1. С передней стороны комбинации приборов снимите кнопку обнуления суточного счетчика.
2. В верхней части комбинации приборов освободите два фиксатора и снимите переднее обрамление комбинации приборов.
3. С задней стороны комбинации приборов отвинтите четыре винта и снимите спидометр (см. рис. Расположение винтов крепления спидометра).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию.

ПЕЧАТНАЯ ПЛАТА

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите с комбинации приборов все лампы, указатели и стабилизатор напряжения.
2. Соблюдая осторожность, снимите печатную плату с комбинации приборов.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию.
