12.63. Блок управления подушками безопасности

Снятие

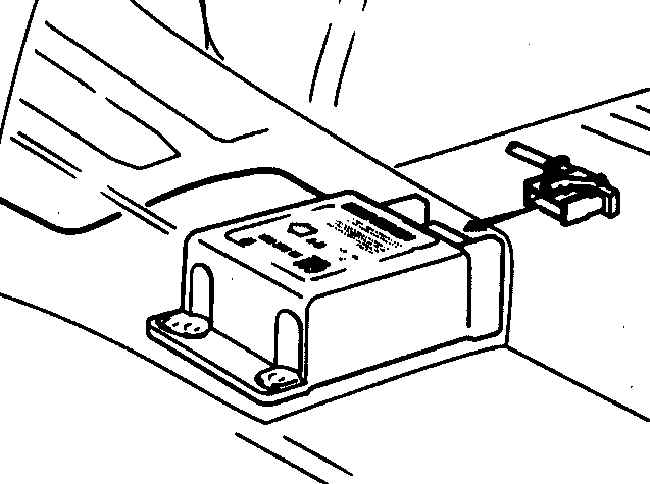

Расположение блока управления подушками безопасности

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. Снимите заднюю часть центральной консоли.

3. Отсоедините от блока управления электрический разъем, затем отвинтите три гайки и извлеките блок управления подушками безопасности из автомобиля (см. рисунок).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.
