12.46. Элементы стеклоподъемников с электрическим приводом
Предупреждение
 После снятия и установки
любого элемента стеклоподъемников с электрическим приводом необходимо запрограммировать
систему стеклоподъемников.
Снимите провод массы с аккумулятора.
ПЕРЕКЛЮЧАТЕЛИ, УСТАНОВЛЕННЫЕ НА ДВЕРИ
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Используя лезвие тонкой отвертки как рычаг,
снимите декоративную накладку с внутренней ручки открытия двери. |
| 2. Используя лезвие тонкой отвертки как рычаг,
извлеките переключатель из гнезда и отсоедините от него электрический
разъем. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка производится в последовательности,
обратной снятию. |
|
ПЕРЕКЛЮЧАТЕЛИ, УСТАНОВЛЕННЫЕ НА ЦЕНТРАЛЬНОЙ КОНСОЛИ
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Переключатели снимаются как единый узел.
Если один из переключателей неисправен, необходимо заменить блок переключателей. |
| 2. Снимите заднюю часть центральной консоли. |
| 3. Освободите фиксаторы и извлеките блок переключателей
с верхней части центральной консоли. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка производится в последовательности,
обратной снятию. |
|
ЛЕКТРОДВИГАТЕЛИ ПРИВОДА СТЕКЛОПОДЪЕМНИКОВ

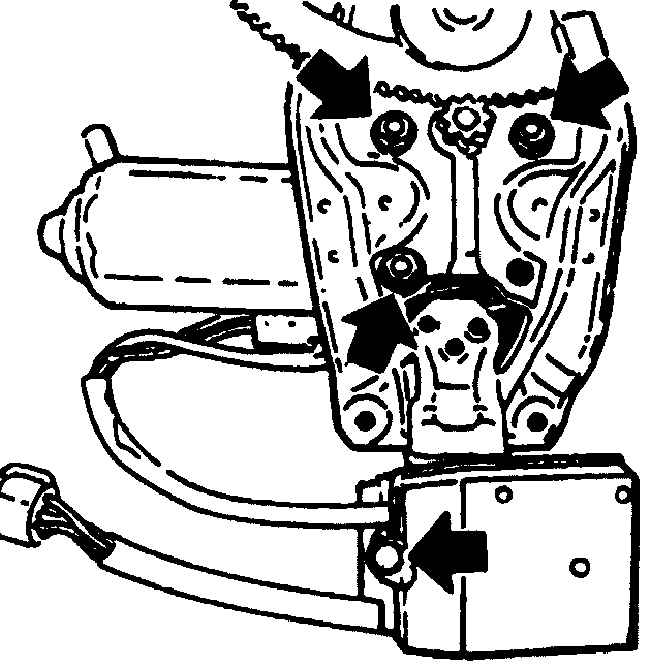

Расположение гаек крепления электродвигателя стеклоподъемника передней двери
и винта крепления блока импульсов
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите стеклоподъемник с двери. |
| 2. Для снятия электродвигателя со стеклоподъемника
передней двери отвинтите три гайки, крепящие электродвигатель и винт,
который крепит блок импульсов к стеклоподъемнику. Снимите электродвигатель
с блоком импульсов. Имейте в виду, что если электродвигатель или блок
импульсов неисправны, их замену необходимо производить в сборе (см.
рисунок). |
| 3. Электродвигатель стеклоподъемника, установленного
в задней двери, является неотъемлемой частью стеклоподъемника. |
|
|
