12.22. Элементы бортового компьютера

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.

МОДУЛЬ ДИСПЛЕЯ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Используя лезвие тонкой отвертки как рычаг, соблюдая осторожность, снимите модуль с панели приборов.
2. Отсоедините электрический разъем от модуля дисплея.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию.

ЛАМПА ОСВЕЩЕНИЯ МОДУЛЯ ДИСПЛЕЯ

Снятие

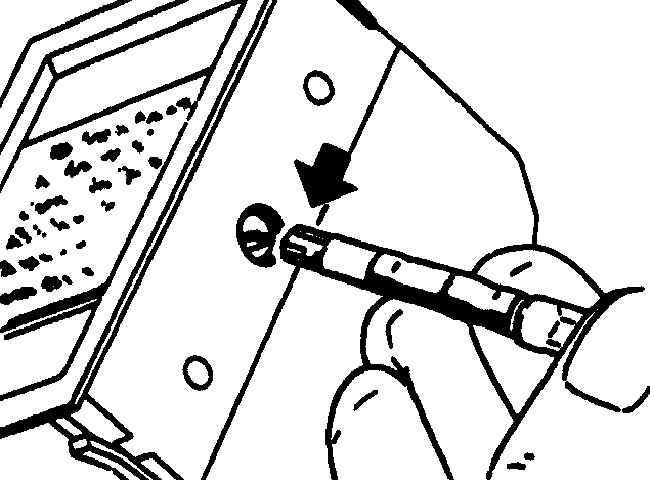

Извлечение лампы освещения дисплея бортового компьютера

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите модуль дисплея.
2. Используя длинную резиновую трубку соответствующего диаметра, извлеките лампу через отверстие сбоку модуля дисплея (см. рис. Извлечение лампы освещения дисплея бортового компьютера).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию.

ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите заднюю часть центральной консоли.
2. Используя отвертку, отсоедините электрический разъем от выключателя.
3. Поднимите переключатель, затем переместите его вниз и извлеките из центральной консоли.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию.

ДАТЧИК ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА

Снятие

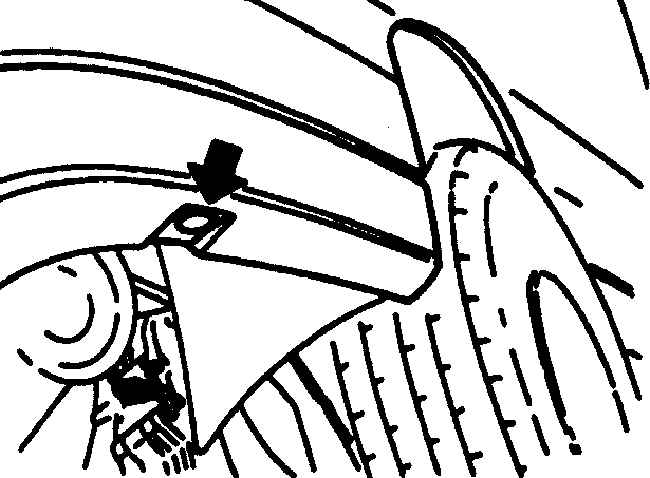

Расположение датчика температуры наружного воздуха

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Датчик расположен с левой стороны на переднем бампере (см. рис. Расположение датчика температуры наружного воздуха).
2. Используя лезвие отвертки как рычаг, снимите с бампера защитную крышку датчика, затем снимите датчик и отсоедините от него электрический разъем.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию.
