12.28. Двигатель корректора света фар

Снятие

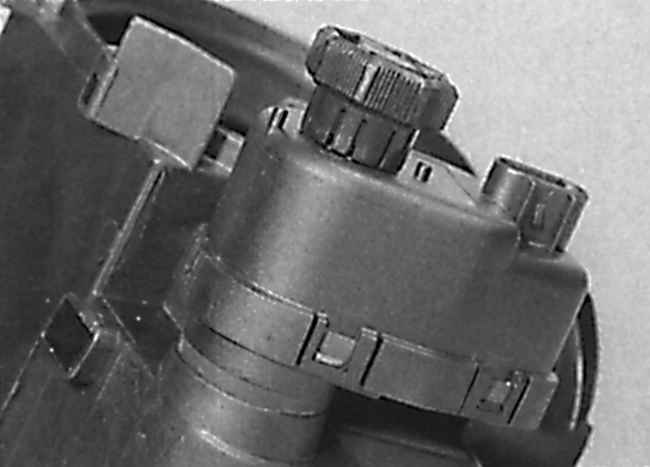

Расположение электродвигателя корректора света фар (со снятой фарой)

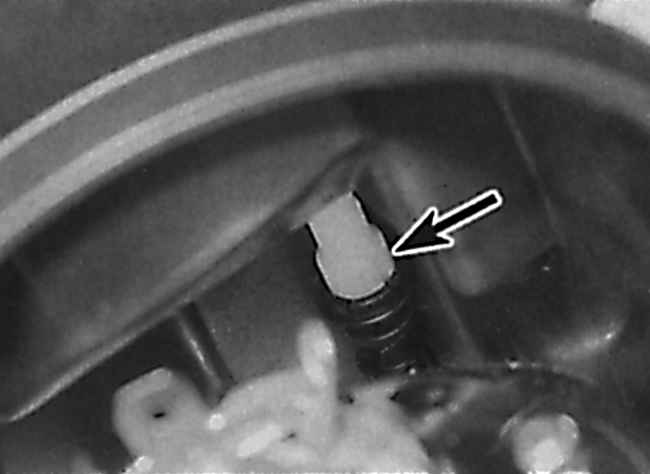

Расположение шарового шарнира для регулировки угла наклона фары

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите фару.

2. Поверните двигатель корректора света фар по часовой стрелке для снятия его с фары, затем, соблюдая осторожность, отсоедините двигатель от шарового шарнира (см. рис. Расположение электродвигателя корректора света фар, Расположение шарового шарнира для регулировки угла наклона фары).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию, но при этом проверьте надежность соединения двигателя с шаровым шарниром.
