12.24. Звуковой сигнал

На моделях с одним звуковым сигналом звуковой сигнал расположен перед радиатором. На моделях с двумя звуковыми сигналами звуковые сигналы расположе ны под бачком стеклоомывателя с левой стороны переднего бампера.

ОДИН ЗВУКОВОЙ СИГНАЛ

Снятие

Расположение одного звукового сигнала перед радиатором

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Снимите решетку радиатора.
3. Отсоедините электрический разъем от задней части звукового сигнала.
4. Отвинтите гайку, крепящую звуковой сигнал к кронштейну, и снимите звуковой сигнал (см. рис. Расположение одного звукового сигнала перед радиатором).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию.

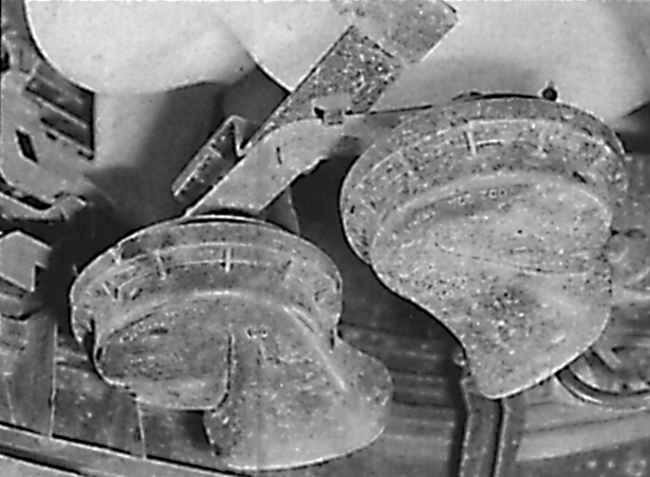

ДВА ЗВУКОВЫХ СИГНАЛА

Снятие

Расположение болта крепления кронштейна звукового сигнала

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Затяните ручной тормоз, затем поднимите переднюю часть автомобиля и закрепите на подставках.
3. При наличии отвинтите винты и снимите пластиковую облицовку с переднего крыла/бампера.
4. Отвинтите болт, крепящий кронштейн звукового сигнала к держателю бачка стеклоомывателя (см. рис. Расположение болта крепления кронштейна звукового сигнала).
5. Снимите звуковые сигналы и отсоедините от них электрические разъемы.
6. При необходимости снимите звуковые сигналы с кронштейна.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию.
